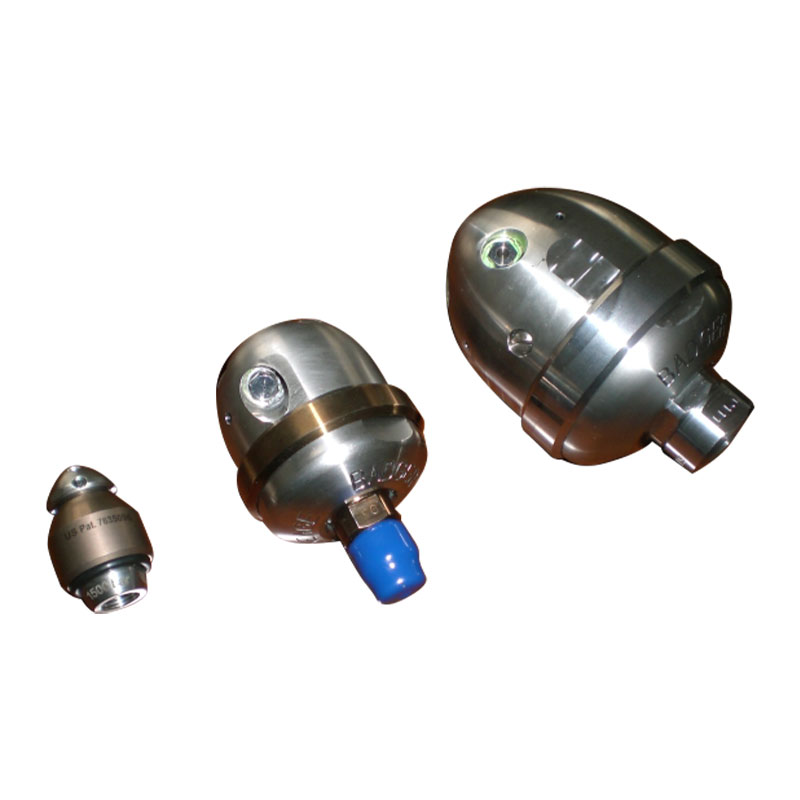

نازل های لوله

پارامتر فنی

الزامات کیفیت آب

دمای ورودی: ≤40℃; مقدار PH: 6.5 ~ 8.5
دقت تصفیه آب: ≤10 میکرومتر

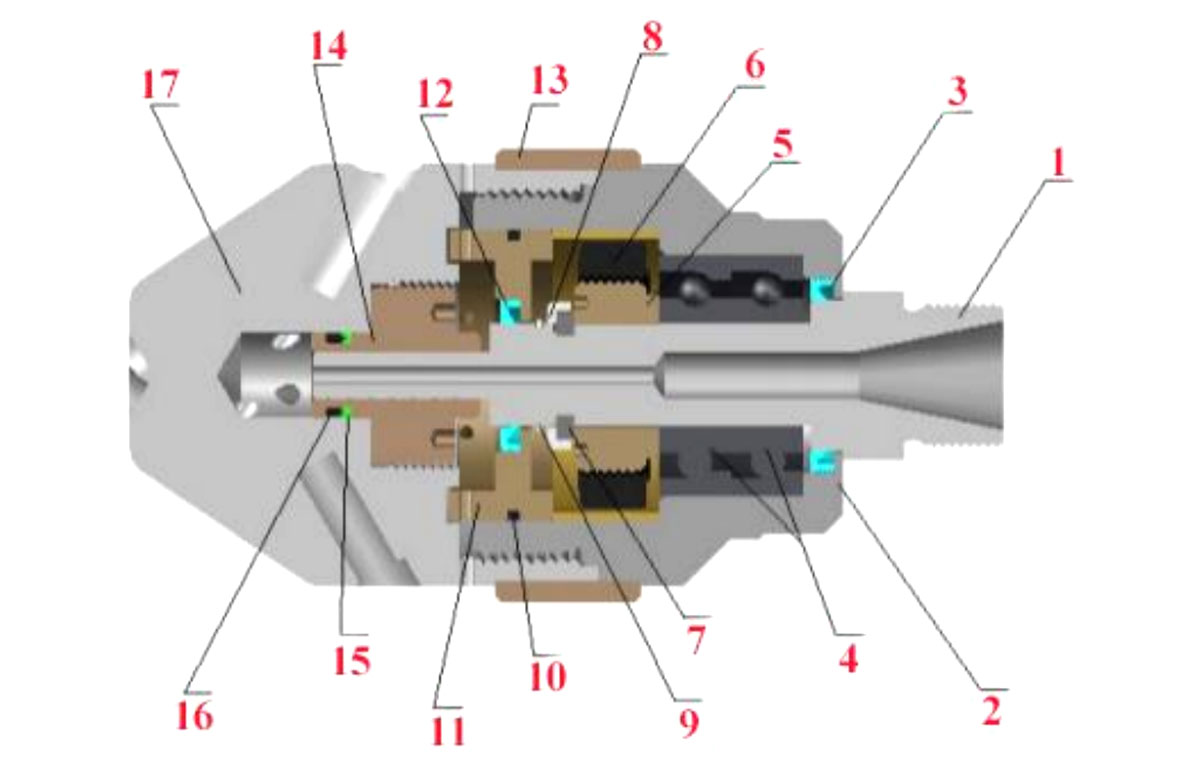

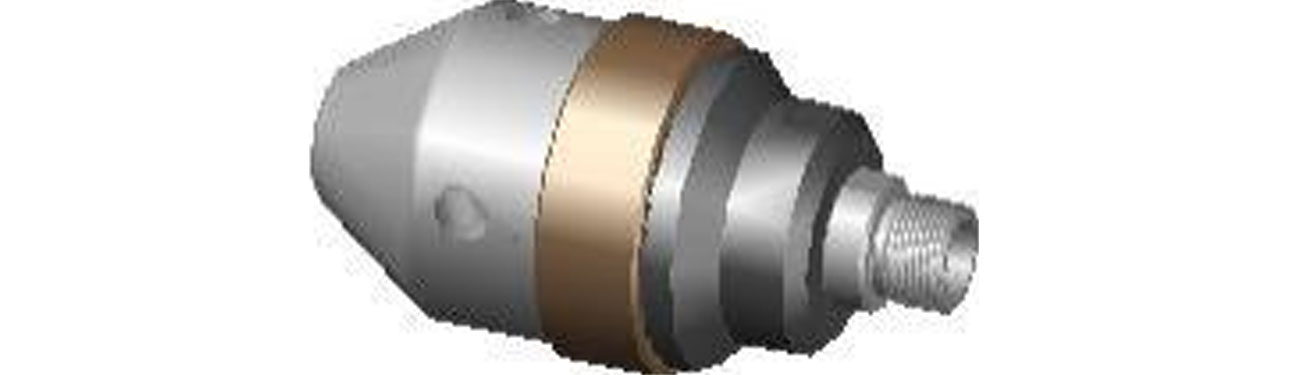

WG15 ＊ نمودار شماتیک مونتاژ مهر و موم دوار و نمای مقطعی

شرکت فرعی قطعات یدکی

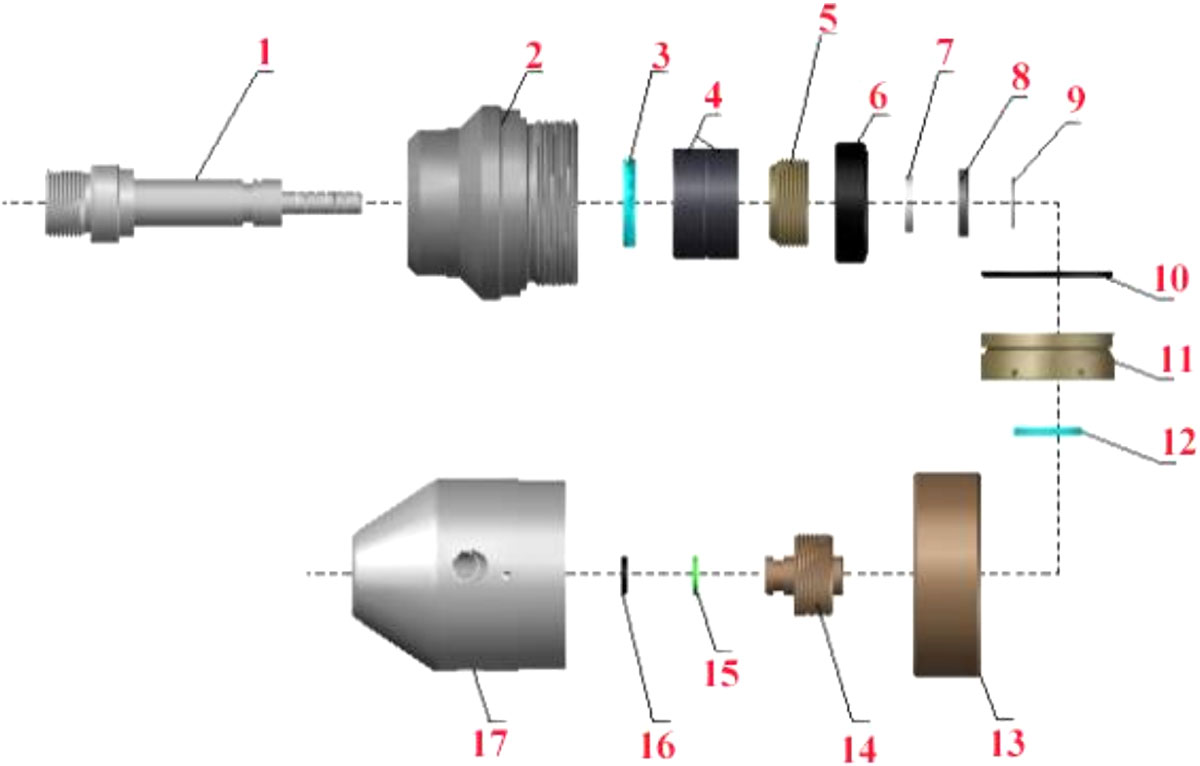

مراحل نصب و مواردی که نیاز به توجه دارند

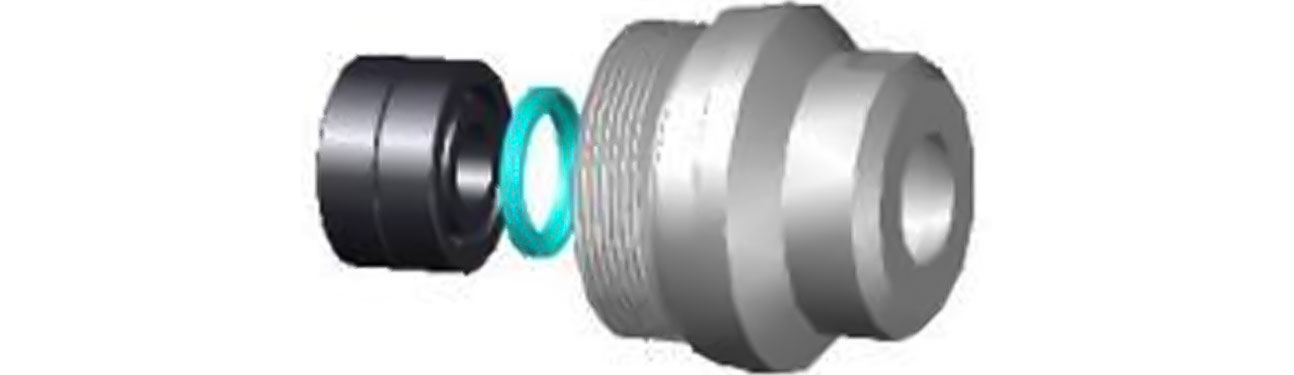

(1) مهر و موم روغن 3 را در سوراخ داخلی انتهای پشتی محفظه دوار 2 و یک جفت شفت تماس زاویه ای 4 نصب کنید (توجه داشته باشید: جهت نصب کاسه نمد روغن 3 به سمت داخل شیار است، در غیر این صورت محفظه دوار 2 پر از آب می شود و به یاتاقان آسیب می رساند؛ توجه داشته باشید که تماس زاویه ای با یاتاقان های یک طرفه است. حلقه بیرونی پهن رو به انتهای پشت محفظه دوار 2).

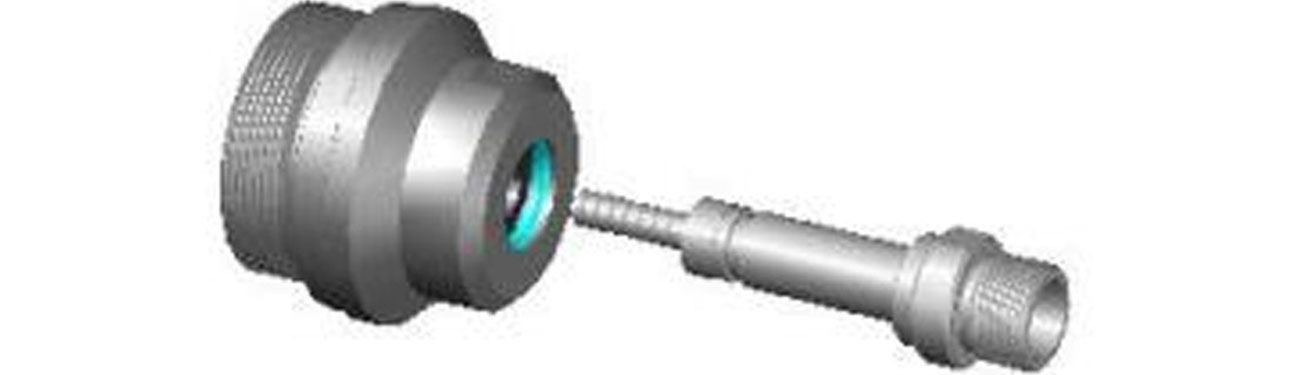

(2) شفت 1 را از انتهای عقب محفظه دوار 2 داخل محفظه دوار 2 قرار دهید.

(3) ماده ضد گزش را به دانه پیچ شفت 1 و جزء آهن مغناطیسی (شامل: اتصال انتقال آهنربا 5 و آهنربا 6) بمالید، رزوه آهنربا 6 و اتصال انتقال آهنربا 5 را سفت کنید (توجه داشته باشید: چرخش مثبت رزوه)، سپس آهنربای 6 را از قسمت جلوی محور مهره 2 و 2 مهره مثبت عبور دهید. چرخش نخ).

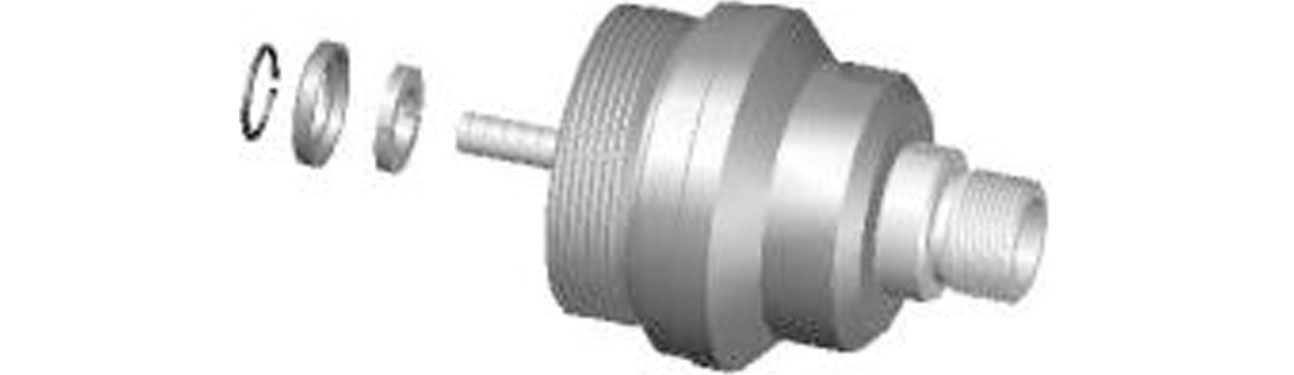

(4) حلقه گیر 7 و آستین حلقه گیر 8 را در شیار حلقه شافت 1 نصب کنید و سپس آنها را با گیره 9 ثابت کنید.

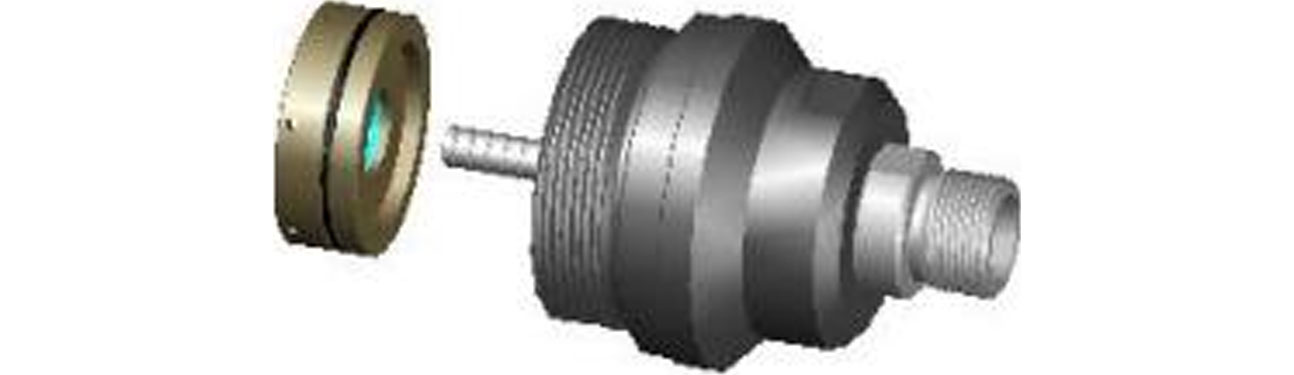

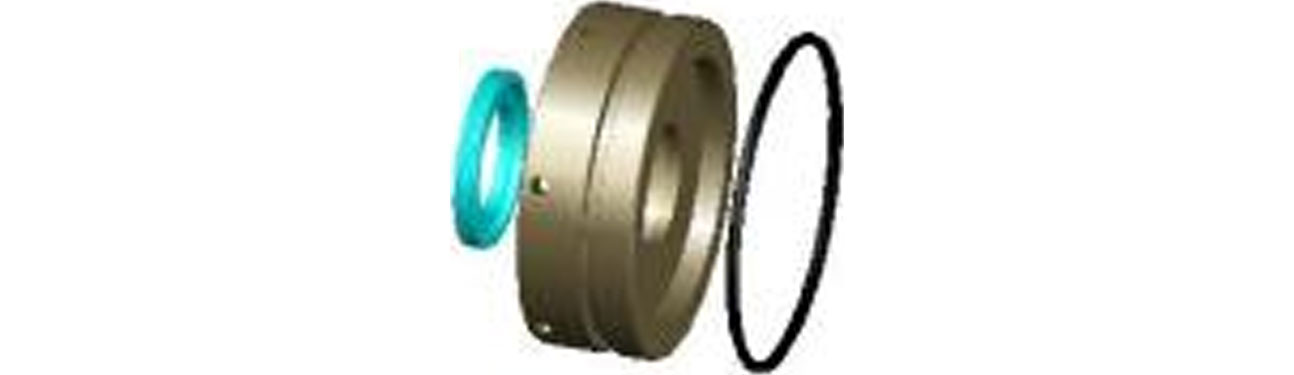

(5) مجموعه اسکلت مهر و موم روغن (شامل: حلقه O 10، اسکلت مهر و موم روغن 11 و مهر و موم روغن 12) را از انتهای جلوی شفت 2 وارد کرده و آن را در محفظه چرخان 2 نصب کنید.

نکات: دستورالعمل نصب مونتاژ اسکلت مهر و موم روغن.
حلقه آب بندی O 10 در شیار حلقوی در سمت بیرونی اسکلت مهر و موم روغن 11 نصب شده است.
مهر و موم روغن 12 را در شیار سوراخ داخلی اسکلت مهر و موم روغن 11 نصب کنید (به جهت نصب مهر و موم روغن 12 توجه کنید، شیارها به سمت داخل هستند).

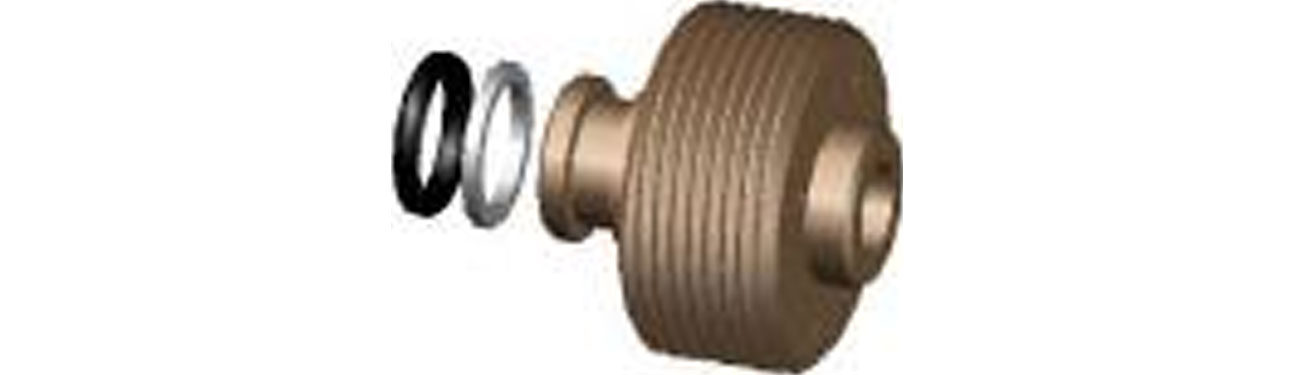

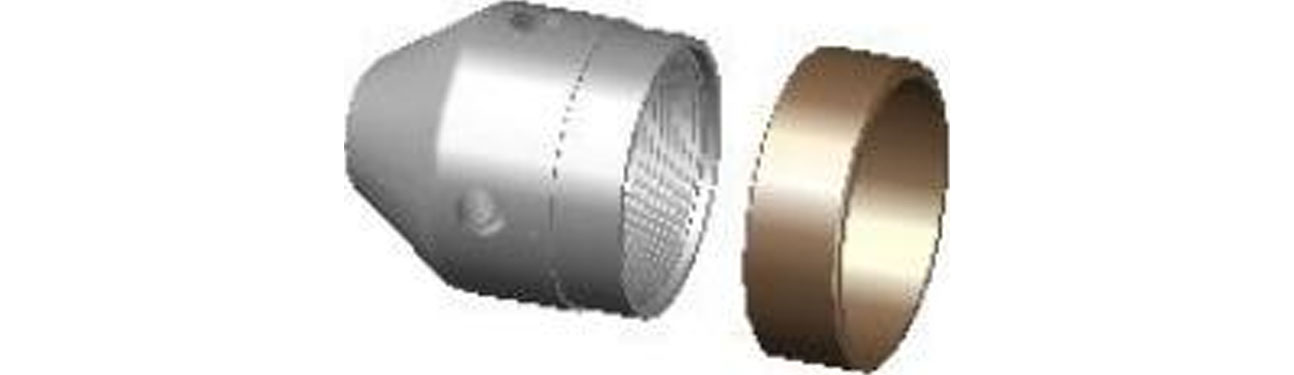

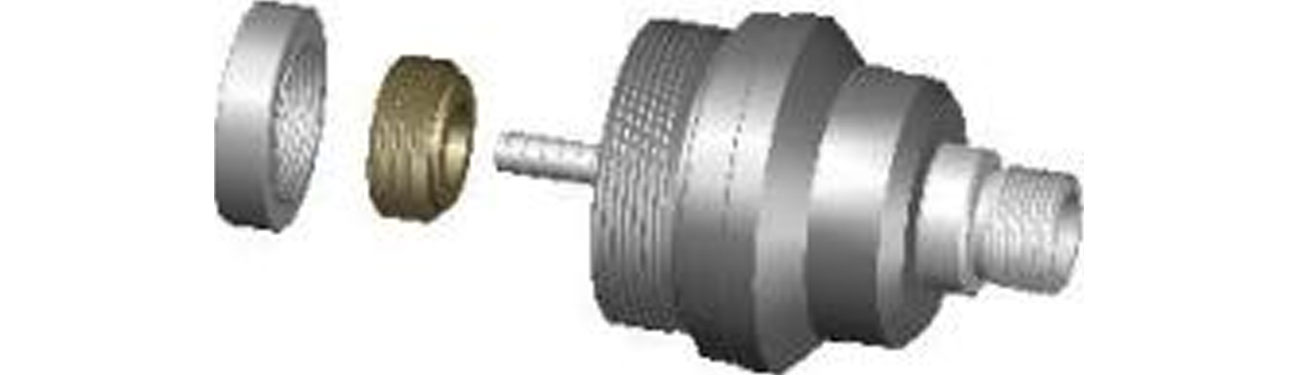

(6) حلقه O 16 و حلقه مهر و موم پلاستیکی 15 را به صورت متوالی در شیار حلقه در جلوی غلاف مسی 14 نصب کنید. حلقه مهر و موم پلاستیکی 15، با سمت شیار به سمت حلقه O 16).

(7) ماده ضد گزیدگی را به نخ آستین مهر و موم مسی 14 و نخ سوراخ داخلی سر چرخان 17 بمالید، سپس آستین مهر و موم مسی 14 را به نخ سوراخ داخلی سر چرخان 17 پیچ کنید و آن را سفت کنید (نکته: پیچ مثبت).

(8) حلقه پشتیبانی 13 را از انتهای پشت سر چرخان 17 وارد کنید و آن را خارج از سر چرخان 17 نصب کنید.

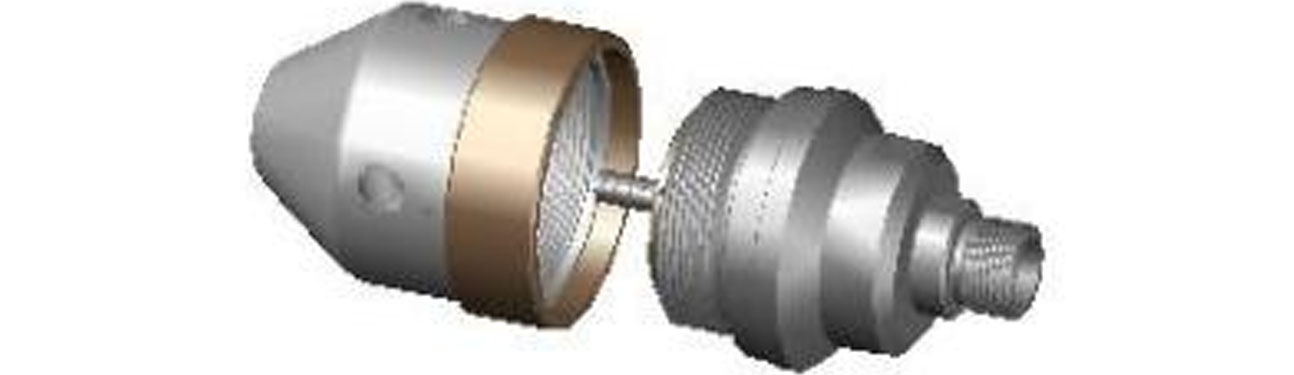

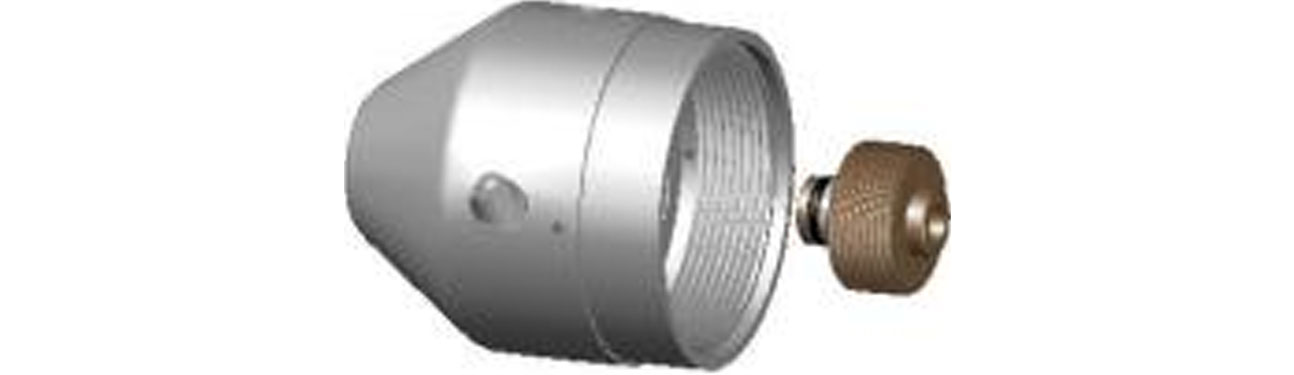

(9) در نهایت، ماده ضد گزیدگی به انتهای جلوی رزوه خارجی محفظه دوار 2 و انتهای پشتی نخ داخلی سر چرخان 17 اعمال می شود. محفظه دوار 2 و سر چرخان 17 سفت شده اند (توجه داشته باشید: رزوه دارای چرخش مثبت است).

(10) مراحل فوق فرآیند مونتاژ نازل WG15 را تکمیل کرد.

6. فرآیند جداسازی قطعات و مواردی که نیاز به توجه دارند

(1) از یک آچار با انتهای باز برای بستن سر چرخان 17 و محفظه دوار 2 به سمت فرز استفاده کنید و سپس سر چرخان 17 را از الگوی مارپیچ محفظه دوار 2 خارج کنید (توجه داشته باشید: رزوه دارای چرخش مثبت است) و حلقه پشتیبانی 13 را بردارید.
(2) انبر گیره را در سوراخ انتهایی آستین مهر و موم مسی 14 در سر چرخان 17 قرار دهید، رزوه را شل کنید (توجه داشته باشید: رزوه دارای چرخش مثبت است)، آستین مهر و موم مسی 14 را پیچ کنید، بررسی کنید که آیا ساییدگی در مهر و موم مسی وجود دارد یا خیر، در صورت ساییدگی داخلی آن را تعویض کنید. در عین حال بررسی کنید که آیا حلقه O 16 و حلقه مهر و موم پلاستیکی 15 روی آستین مهر و موم مسی آسیب دیده اند یا خیر، در صورت وجود آسیب، آنها را تعویض کنید، در غیر این صورت مهر و موم کار نمی کند.
(3) اجزای اسکلت مهر و موم روغن 11 را از سوراخ داخلی انتهای جلوی محفظه دوار 2 خارج کنید. مهر و موم روغن 12 و حلقه O 10 را به ترتیب از سوراخ داخلی و شیار حلقه بیرونی اسکلت مهر و موم روغن خارج کنید و لطفاً بررسی کنید که آیا آسیبی به مهر و موم روغن وجود دارد یا خیر، در غیر این صورت آب بند روغن 12 آسیب دیده است یا خیر. وارد محفظه 2 شده و یاتاقان را خراب کنید.
(4) با استفاده از انبردست خارجی گیره 9 را از شافت 1 جدا کنید و آستین حلقه گیر 8 و حلقه 7 را از شیار حلقه شافت 1 جدا کنید.
(5) مجموعه مغناطیسی متصل شده را از شفت 1 خارج کنید و بررسی کنید که آیا آلودگی به آهنربا چسبیده است یا خیر. اگر هست لطفا تمیزش کنید
(6) شفت 1 را از انتهای عقب محفظه به صورت افقی بیرون بکشید، بررسی کنید که آیا در سطح بیرونی شفت 1 سایش وجود دارد یا خیر. اگر سایش و پارگی وجود دارد، لطفاً آن را تغییر دهید.
(7) یاتاقان تماس زاویه ای 4 را با دقت از سوراخ داخلی محفظه دوار 2 جدا کنید و بررسی کنید که آیا یاتاقان شافت آسیب دیده است یا خیر. اگر آسیب دیده است، لطفا آن را تعویض کنید.
- 7 -
(8) مهر و موم روغن 3 را از انتهای سوراخ داخلی محفظه چرخان 2 بردارید. بررسی کنید که آیا مهر و موم روغن 3 آسیب دیده است. اگر آسیب دیده است، لطفا آن را تعویض کنید.
مراحل فوق کل فرآیند جداسازی نازل WG15 را کامل کرده است.
یادداشت ها:
•به جهت نصب بلبرینگ تماس زاویه ای در طول فرآیند مونتاژ توجه کنید، اگر به صورت معکوس نصب شود، نازل استفاده نمی شود.
•در هنگام مونتاژ به جهت نصب روغن بند دقت کنید. اگر به صورت معکوس نصب شود، آب ورودی به نازل نمی تواند آب بندی شود، بلبرینگ آسیب می بیند و سر نازل نمی چرخد.
•در حین مونتاژ به موقعیت نصب O ring و حلقه مهر و موم پلاستیکی توجه کنید. اگر حلقه O و حلقه مهر و موم پلاستیکی معکوس شوند، نمی تواند نقش آب بندی را ایفا کند. در ضمن به جهت نصب حلقه مهر و موم پلاستیکی دقت کنید.
•همه مهر و موم های داخل نازل چرخان به راحتی پوشیده و پاره می شوند. در حین استفاده از نازل چرخشی باید در هر لحظه به نشتی نازل توجه کرد. در صورت مشاهده هرگونه ناهنجاری، باید بررسی شود که آیا مهر و موم به موقع آسیب دیده است یا خیر.

7. مشکلات رایج با نازل چرخان

(1) نازل دوار نمی تواند بچرخد.
دلیل:
الف) آسیب یاتاقان داخلی (آسیب معمولی یا آسیب اولیه ناشی از جریان آب به دلیل خرابی مهر و موم روغن)؛
ب) نازل مورد استفاده برای تولید گشتاور خارج از مرکز مسدود شده است یا دهانه نازل نصب شده برای رسیدن به گشتاور شروع بسیار کوچک است.
(2) فشار کار به سرعت کاهش می یابد.
دلیل:
الف) آسیب نازل؛
ب) نازل شل است که باعث آب بندی شل می شود.
ج) ترک در شفت یا آستین آب بند مسی ظاهر می شود.
(3) فشار کار به آرامی کاهش می یابد.
دلیل:
الف) نازل به طور معمول فرسوده شده است.
ب) آستین مهر و موم شفت یا مسی ساییده شده است.

8. قفس مرکزی

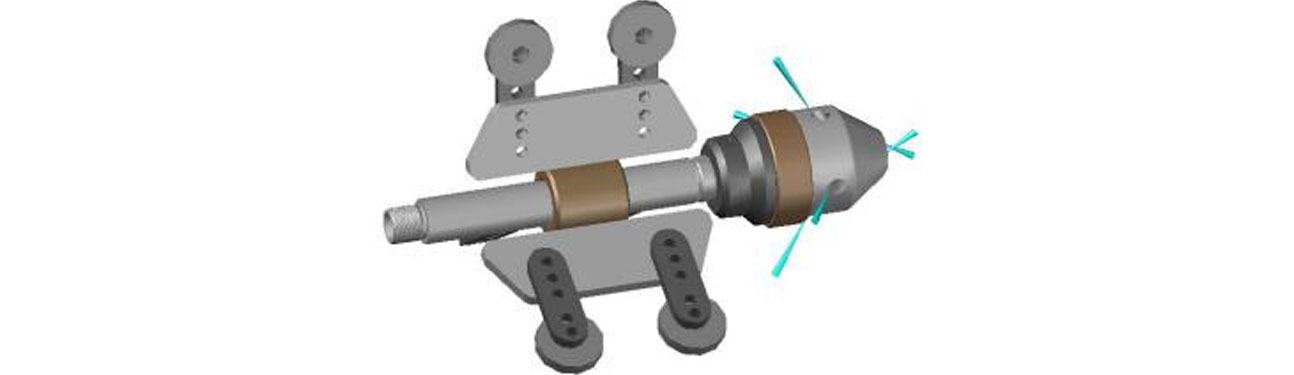

نگهدارنده مرکزی از نازل چرخشی که در لوله کار می کند محافظت می کند و فاصله پاشش نازل را متعادل می کند. محدوده قابل تنظیم 150 ~ 300 میلی متر است.
