صفحه اصلی > کاتالوگ ها > پمپ فشار بالا > پمپ آب فشار قوی دیزل WHY13200
پمپهای فشار قوی WHY13200 برای کارکردن با حداکثر وظیفه پیوسته مندرج در پارامترهای عملکرد ساخته شدهاند. فقط سرعت میل لنگ، میانگین سرعت پیستون، قطر پیستون و رتبه قدرت را مقایسه کنید.
پمپ فشار بالا
وزن: حدود 550 کیلوگرم

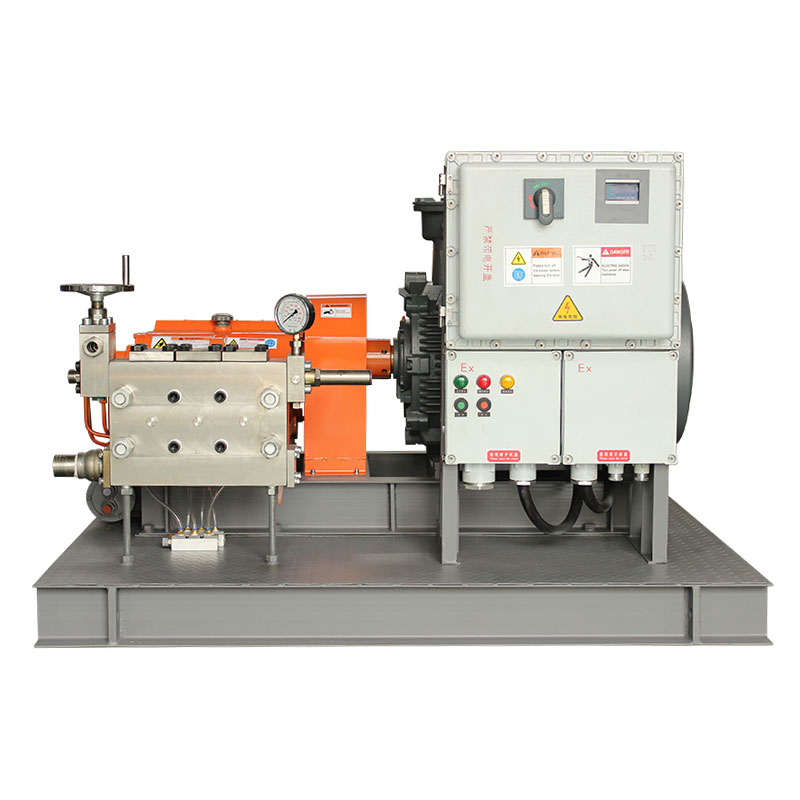

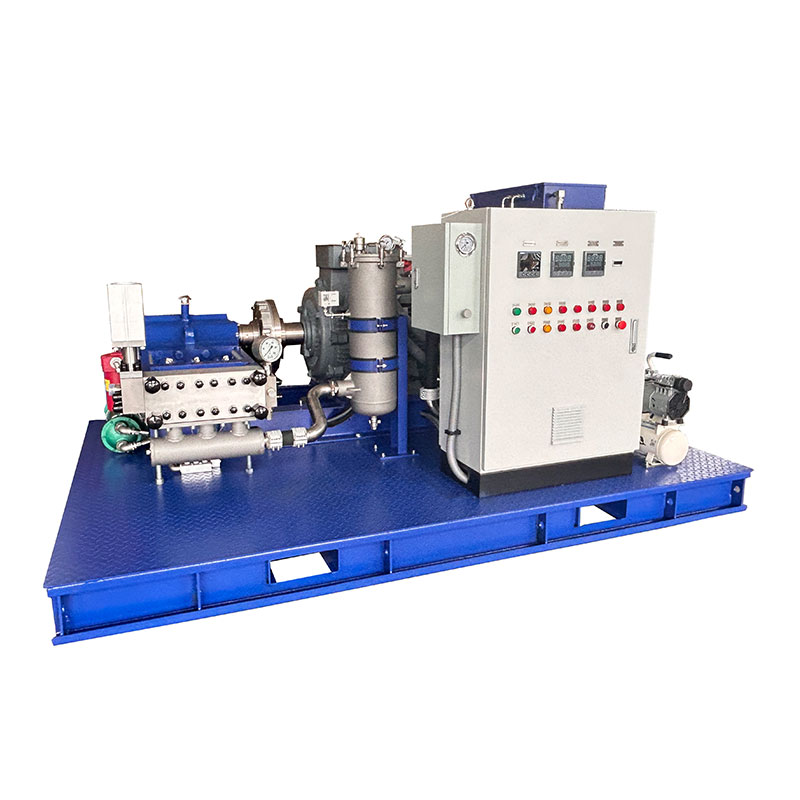

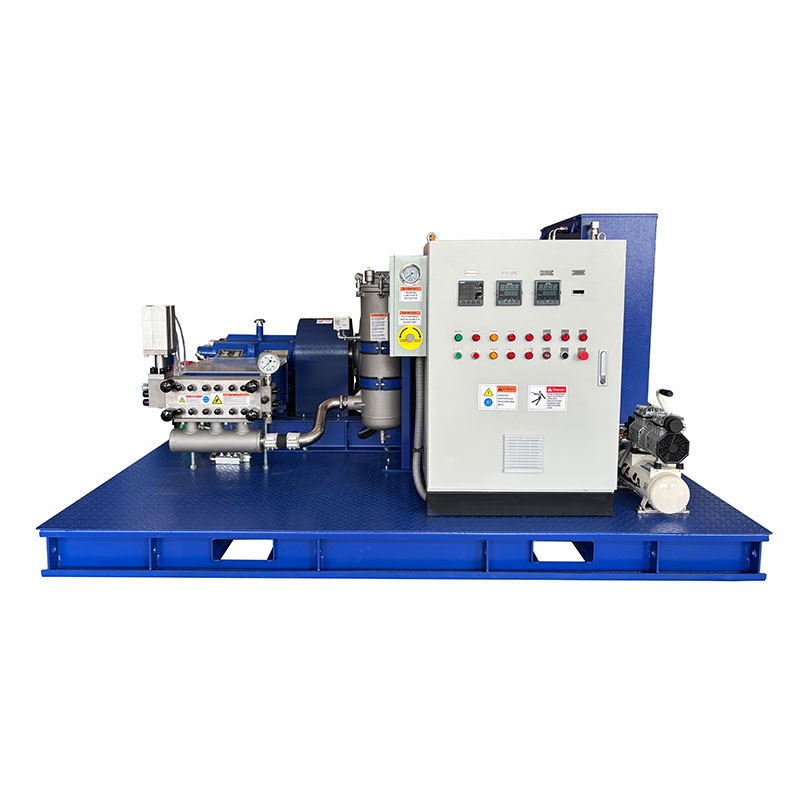

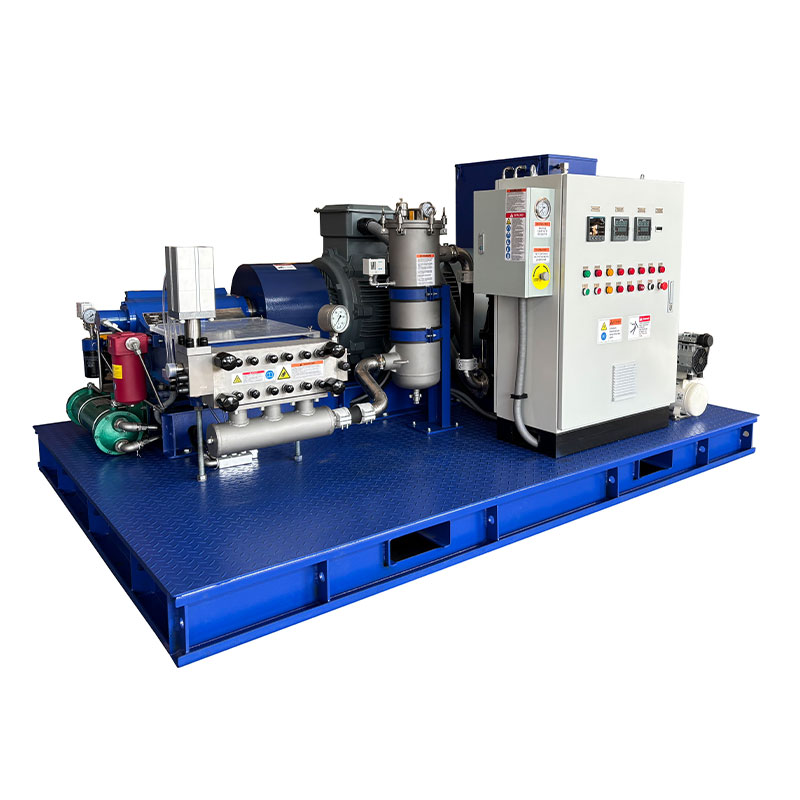

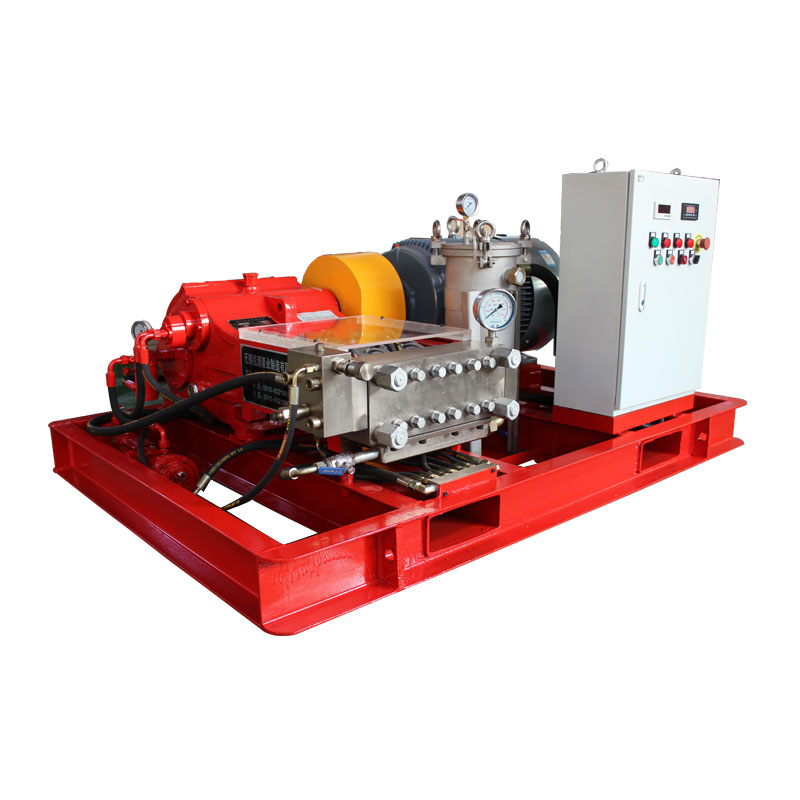

واحد ثابت با موتور برق
طول: 2200 میلی متر
عرض: 1600 میلی متر
ارتفاع: 1600 میلی متر
وزن: 1800 کیلوگرم

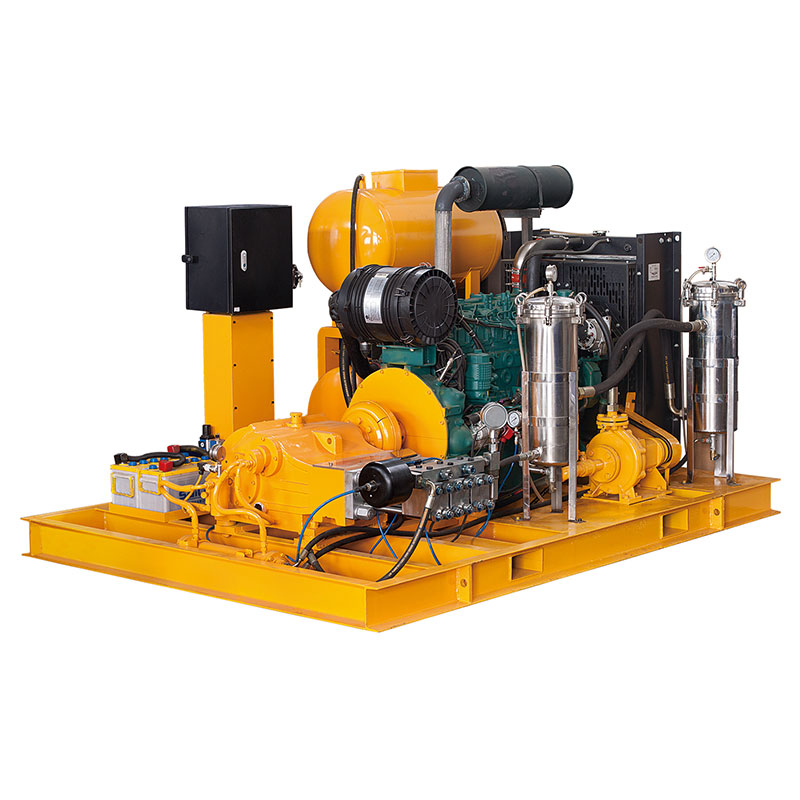

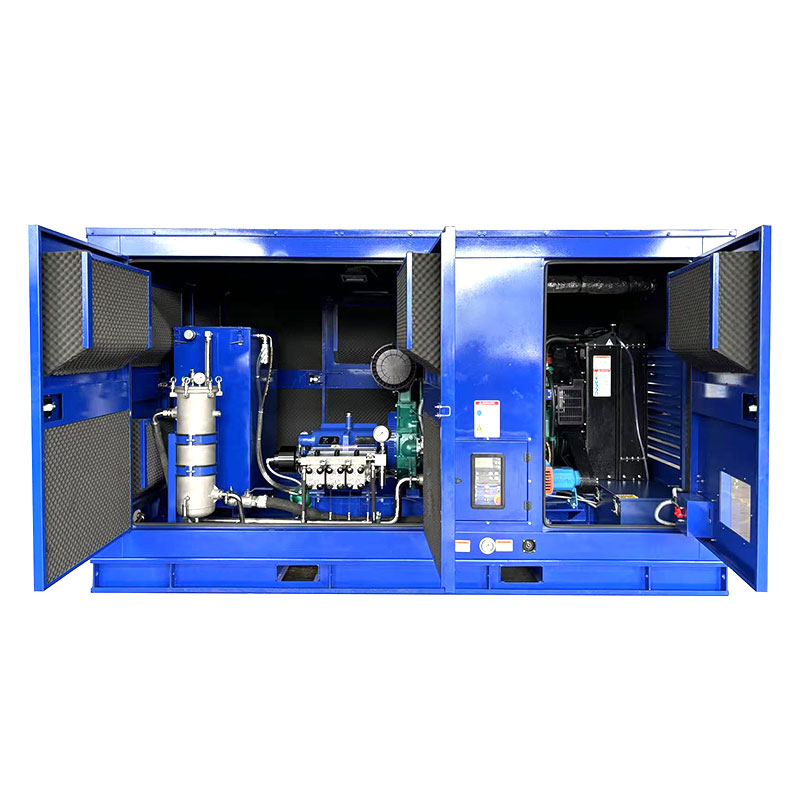

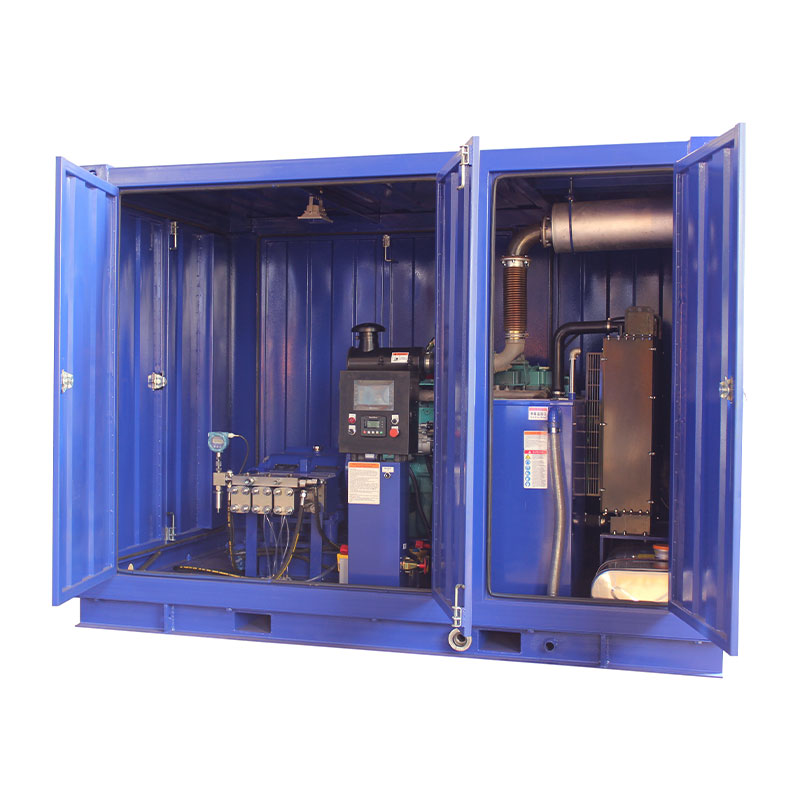

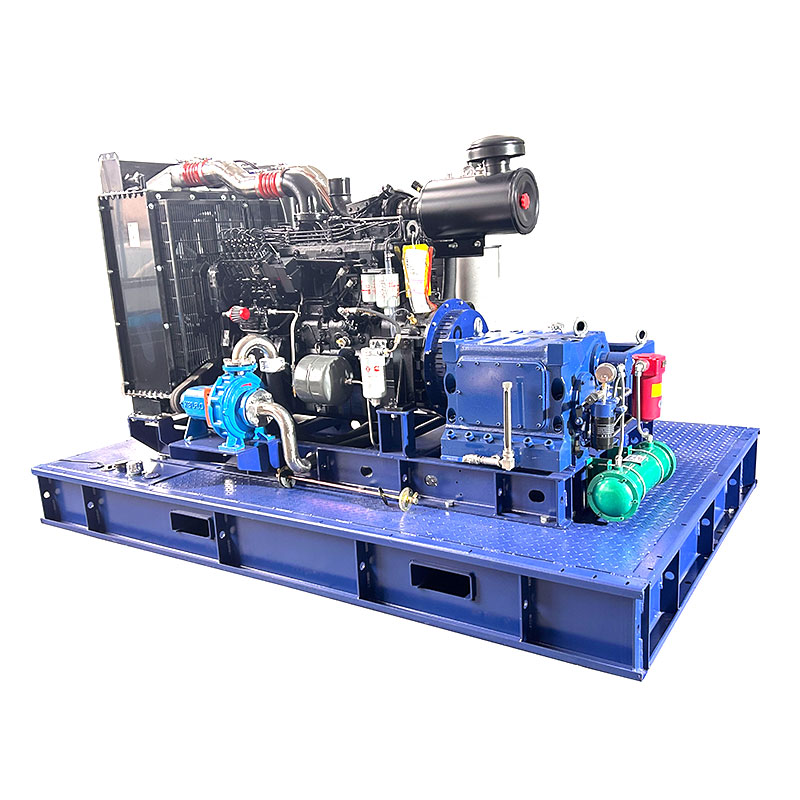

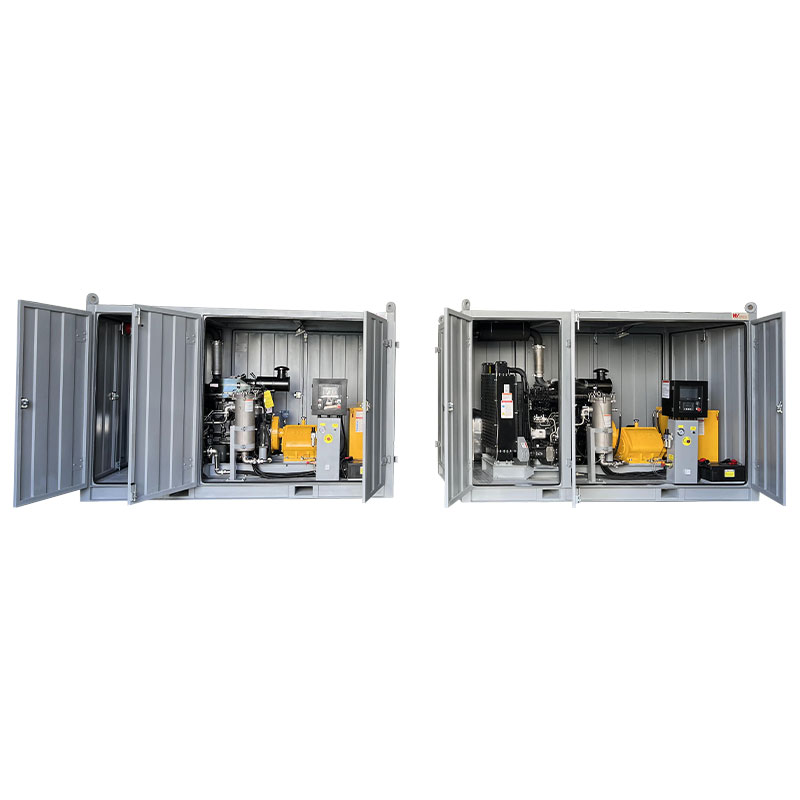

واحد ثابت با موتور دیزل
طول: 2800 میلی متر
وزن: 2000 میلی متر
ارتفاع: 2000 میلی متر
وزن: 2800 کیلوگرم
ویژگی ها
توان مصرفی تا 132 کیلو وات
طراحی 3 سیلندر افقی
طیف گسترده ای از لوازم جانبی مکمل
کیفیت و قابلیت اطمینان
سر پمپ فولاد ضد زنگ بدون تنش متناوب است
آب بندی فشار بالا از پیش بارگذاری شده بهار باعث طول عمر بیشتر آن می شود
پیستون سرامیکی جامد برای اطمینان از استحکام بالا و عملکرد پایدار
سیستم خنک کننده روغن روانکاری و پیستون یکپارچه برای بهبود عمر مفید.
کاهنده دنده دوگانه تعبیه شده برای ایجاد تعادل انتقال بازده بالاتر
طراحی ویژه فیلتر مغناطیسی میل لنگ
سیستم روغن کاری اجباری میل لنگ
طراحی یکپارچه دریچه ورودی مایع از نوع توپی، کارایی مکانیک سیالات را تا حد زیادی بهبود می بخشد.
طراحی مکانیک سیالات محاسباتی برای بارهای دینامیکی برای اطمینان از بالاترین قابلیت اطمینان تحت حداکثر شرایط کاری.
میل لنگ از فرآیند آهنگری با استحکام بالا ساخته شده است و به طور ویژه تحت درمان قرار می گیرد

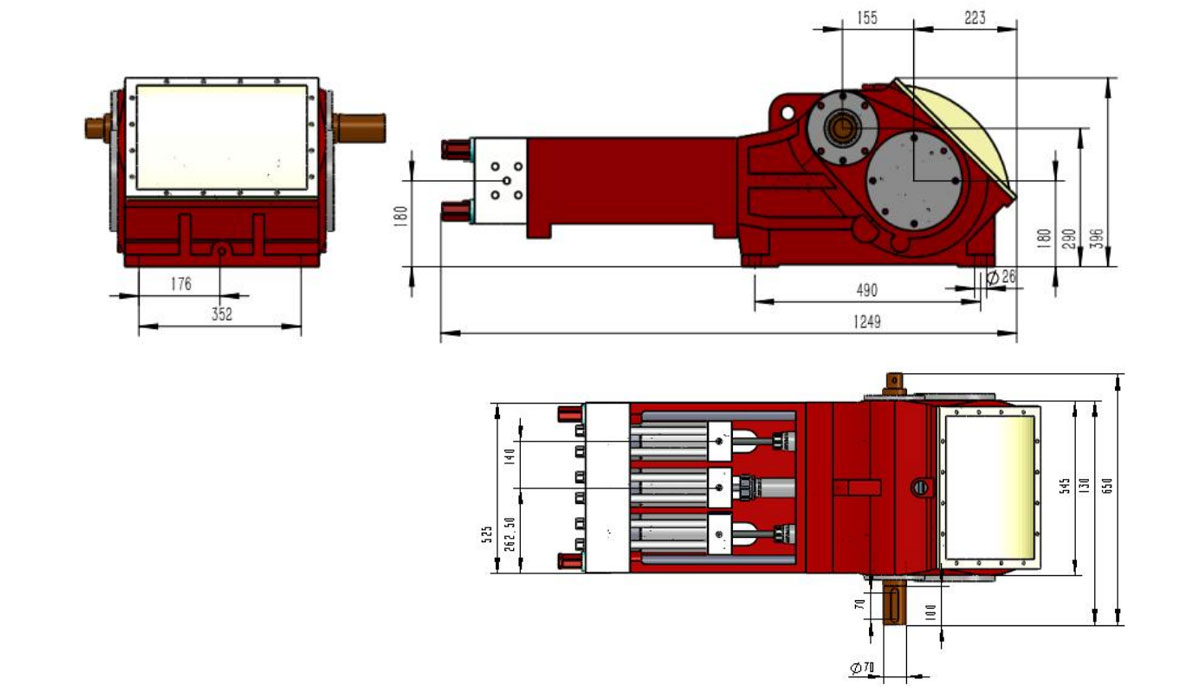

ابعاد اصلی بدون لوازم جانبی مانند خط مکش، تنظیم کننده فشار و غیره.
نقشه های ابعادی و وزن های دقیق در صورت درخواست موجود است.
| مدل | پیستون | جریان | نرخ توان مورد نیاز (کیلووات) | D | r.p.p. | ||||
| 55 کیلووات | 75 کیلووات | 90 کیلووات | 110 کیلووات | 132 کیلووات | n1 | n2 | |||
| قطر (میلی متر) | (l/min) | فشار عملیاتی (نوار) | |||||||
| WHY13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| WHY13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| WHY13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| WHY13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| WHY13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| WHY13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| WHY13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| WHY13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| WHY13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| WHY13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| WHY13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| WHY13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| WHY13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| WHY13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| WHY13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| D=Pston/Plunger Dia. [mm] | پایان سیال نوع WHY13216~WHY13218، آب بندی دینامیکی پیش بار فنر، انتهای سیال SS |
| n1 = دور موتور/موتور | WHY13218~WHY13545 نوع Fluid End، مهر و موم بسته بندی پیش بار فنری، فولاد آلیاژی و انتهای سیال SS |
| n2 = دور میل لنگ | WHY13236~WHY13255 نوع Fluid End، مهر و موم بسته بندی پیش بار فنری، انتهای سیال فولاد آلیاژی |
| سرعت پیستون N2: 1.08 متر بر ثانیه | جدول تبدیل: امتیاز 1kW=1.34HP |
| نیروی میله: 54KN | Op.pressure 1bar=14.5psi=0.1Mpa |
| سکته مغزی: 90 میلی متر | راندمان تبدیل پمپ فشار قوی WHY می تواند تا 90% ~ 96% برسد. |
