صفحه اصلی > کاتالوگ ها > پمپ فشار بالا > پمپ آب پیستونی فشار قوی WHY30000
پمپهای فشار قوی WHY30000 برای کارکردن با حداکثر وظیفه پیوسته مندرج در پارامترهای عملکرد ساخته شدهاند. فقط سرعت میل لنگ، میانگین سرعت پیستون، قطر پیستون و رتبه قدرت را مقایسه کنید.
پمپ فشار بالا
وزن: حدود 880 کیلوگرم

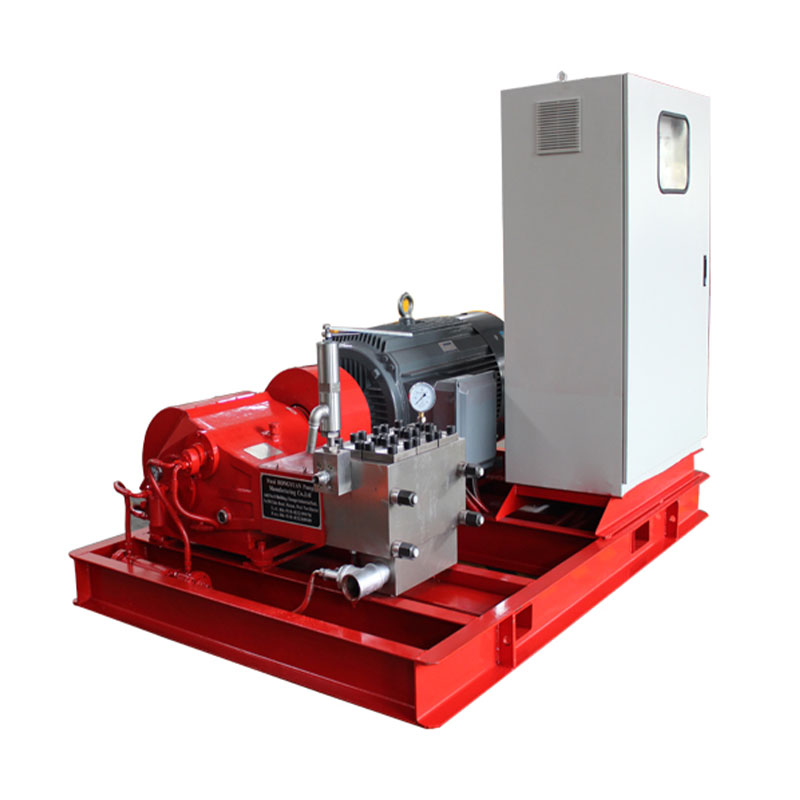

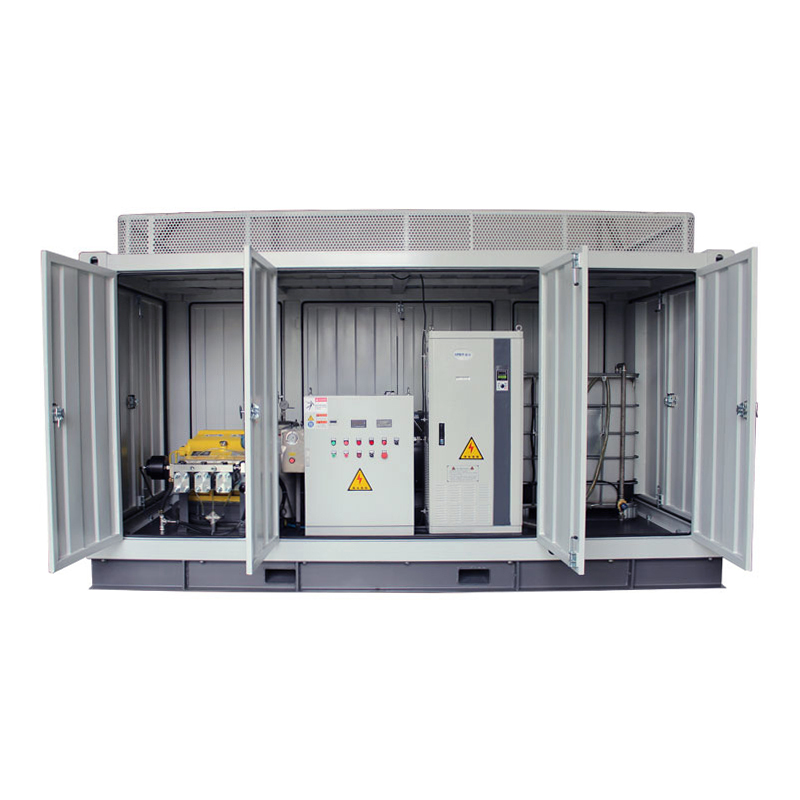

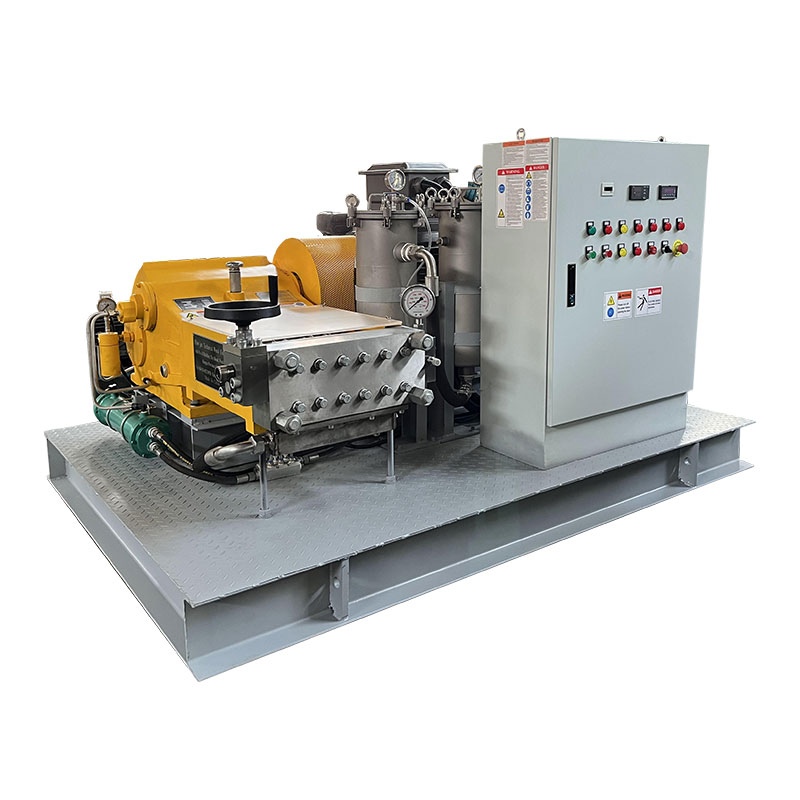

واحد ثابت با موتور برق
طول: 2200 میلی متر
عرض: 1600 میلی متر
ارتفاع: 1600 میلی متر
وزن: 1800 کیلوگرم

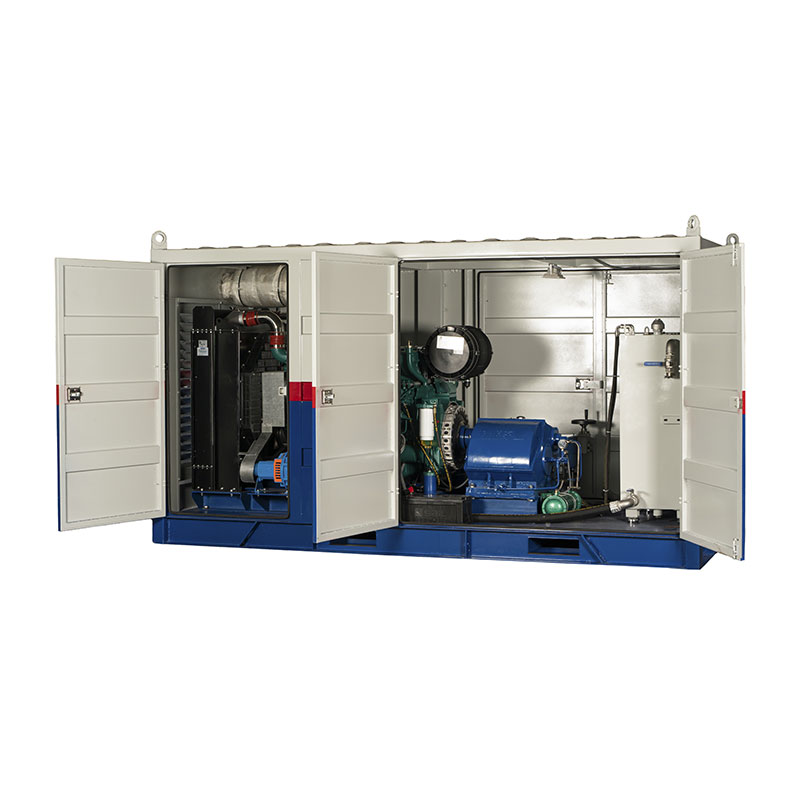

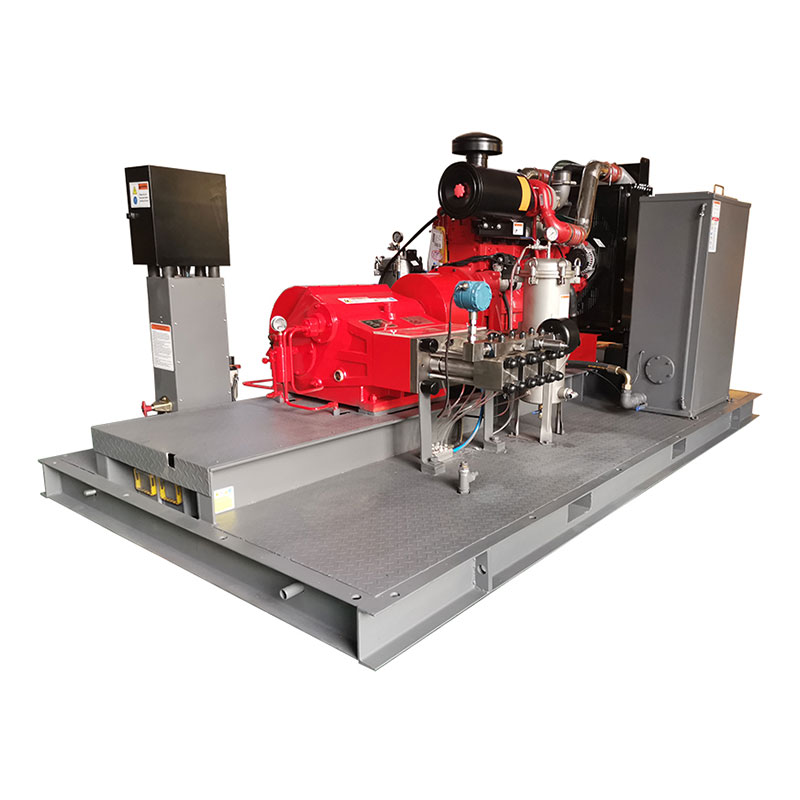

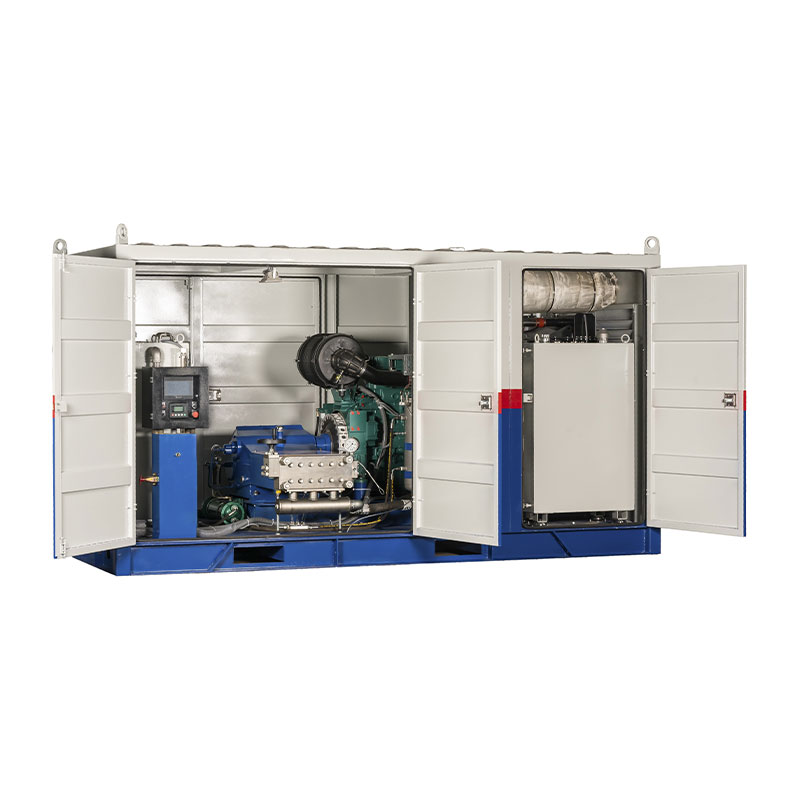

واحد ثابت با موتور دیزل
طول: 3500 میلی متر
عرض: 2000 میلی متر
ارتفاع: 2000 میلی متر
وزن: 2200 کیلوگرم
ویژگی ها
توان مصرفی تا 300 کیلو وات
طراحی 3 سیلندر افقی
طیف گسترده ای از لوازم جانبی مکمل
کیفیت و قابلیت اطمینان
سر پمپ فولاد ضد زنگ بدون تنش متناوب است
آب بندی فشار بالا از پیش بارگذاری شده بهار باعث طول عمر بیشتر آن می شود
پیستون سرامیکی جامد برای اطمینان از استحکام بالا و عملکرد پایدار
سیستم خنک کننده روغن روانکاری و پیستون یکپارچه برای بهبود عمر مفید.
کاهنده دنده دوگانه تعبیه شده برای ایجاد تعادل انتقال بازده بالاتر
طراحی ویژه فیلتر مغناطیسی میل لنگ
سیستم روغن کاری اجباری میل لنگ
طراحی یکپارچه دریچه ورودی مایع از نوع توپی، کارایی مکانیک سیالات را تا حد زیادی بهبود می بخشد.
طراحی مکانیک سیالات محاسباتی برای بار دینامیکی برای اطمینان از بالاترین قابلیت اطمینان تحت حداکثر شرایط کاری.
میل لنگ از فرآیند آهنگری با استحکام بالا ساخته شده است و به طور ویژه تحت درمان قرار می گیرد

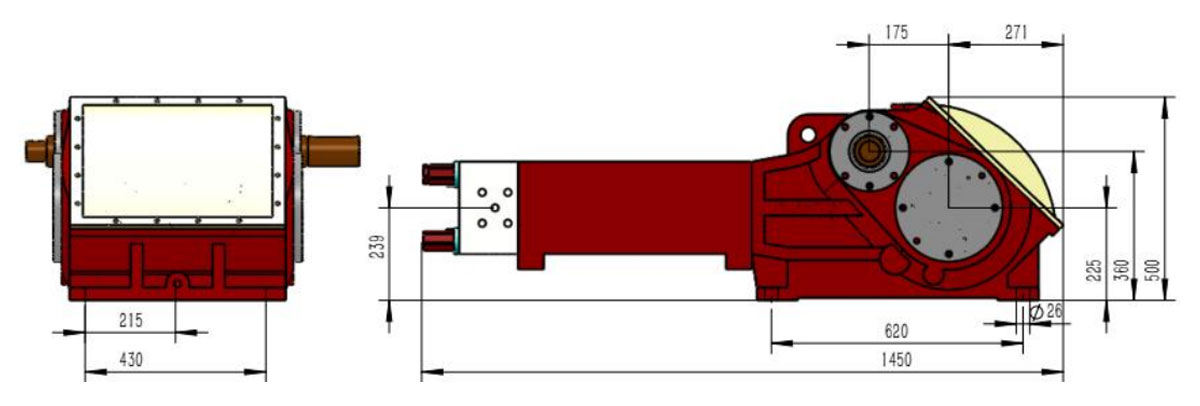

ابعاد اصلی بدون لوازم جانبی مانند خط مکش، تنظیم کننده فشار و ....
نقشه های ابعادی و وزن های دقیق در صورت درخواست موجود است
| مدل | پیستون | جریان | توان مورد نیاز (کیلو وات) | D | r.p.p. | |||
| قطر | 160 کیلووات | 200 کیلووات | 250 کیلووات | 280 کیلووات | n1 | n2 | ||
| (میلی متر) | (l/min) | فشار عملیاتی (بار) | ||||||
| WHY30018 | 18 | 34 | 2400 | 2760 | 1500 | 366 | ||
| WHY30020 | 20 | 41 | 1900 | 2400 | 2760 | 1500 | 366 | |
| WHY30022 | 22 | 50 | 1600 | 2000 | 2500 | 2800 | 1500 | 366 |
| WHY30024 | 24 | 60 | 1350 | 1700 | 2100 | 2500 | 1500 | 366 |
| WHY30026 | 26 | 70 | 1150 | 1430 | 1780 | 2000 | 1500 | 366 |
| WHY30028 | 28 | 81 | 980 | 1200 | 1540 | 1800 | 1500 | 366 |
| WHY30030 | 30 | 93 | 860 | 1100 | 1300 | 1600 | 1500 | 366 |
| WHY30032 | 32 | 106 | 750 | 950 | 1180 | 1380 | 1500 | 366 |
| WHY30034 | 34 | 120 | 680 | 850 | 1040 | 1200 | 1500 | 366 |
| WHY30036 | 36 | 134 | 600 | 750 | 930 | 1080 | 1500 | 366 |
| WHY30040 | 40 | 165 | 480 | 600 | 750 | 880 | 1500 | 366 |
| WHY30045 | 45 | 209 | 380 | 500 | 590 | 700 | 1500 | 366 |
| WHY30050 | 50 | 259 | 310 | 400 | 480 | 560 | 1500 | 366 |
| WHY30055 | 55 | 313 | 250 | 320 | 400 | 470 | 1500 | 366 |
| WHY30060 | 60 | 372 | 220 | 280 | 330 | 390 | 1500 | 366 |
| WHY30065 | 65 | 437 | 180 | 220 | 280 | 330 | 1500 | 366 |
| WHY30070 | 70 | 507 | 160 | 200 | 240 | 290 | 1500 | 366 |
| WHY30075 | 75 | 582 | 140 | 170 | 210 | 250 | 1500 | 366 |
| D=Pston/Plunger Dia. [mm] | WHY30018~WHY30028: انتهای سیال، آب بندی دینامیکی پیش بارگذاری فنر، انتهای سیال SS |
| n1 = دور موتور/موتور | WHY30022~WHY30050: نوع Fluid End، مهر و موم بسته بندی پیش بار فنری، فولاد آلیاژی و انتهای سیال SS |
| n2 = دور میل لنگ | WHY30050~WHY30075: نوع Fluid End، مهر و موم بسته بندی پیش بار فنری، انتهای سیال فولاد آلیاژی |
| سرعت پیستون N2: 0.73 متر بر ثانیه | جدول تبدیل: رتبه 1kW=1.34HP |
| نیروی میله: 105KN | Op.pressure 1bar=14.5psi=0.1Mpa |
| سکته مغزی: 120 میلی متر | راندمان تبدیل پمپ فشار بالا WHY می تواند تا 92٪ تا 98٪ باشد. |
| انتخاب N2: 439 |
