صفحه اصلی > کاتالوگ ها > پمپ فشار بالا > پمپ واتر واشر فشار قوی WHY45000
پمپهای فشار قوی WHY45000 برای کارکردن با حداکثر وظیفه پیوسته مندرج در پارامترهای عملکرد ساخته شدهاند. فقط سرعت میل لنگ، میانگین سرعت پیستون، قطر پیستون و رتبه قدرت را مقایسه کنید.
اندازه اتصال ورودی استاندارد: M64x2
اندازه اتصال خروجی استاندارد: M36x2
پمپ فشار بالا
وزن: حدود 1500 کیلوگرم

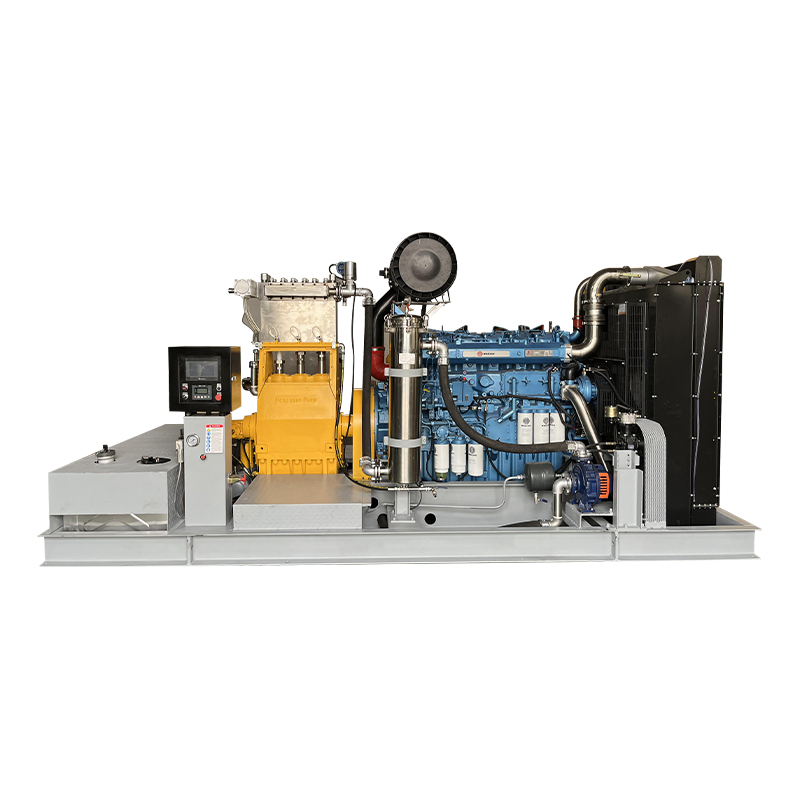

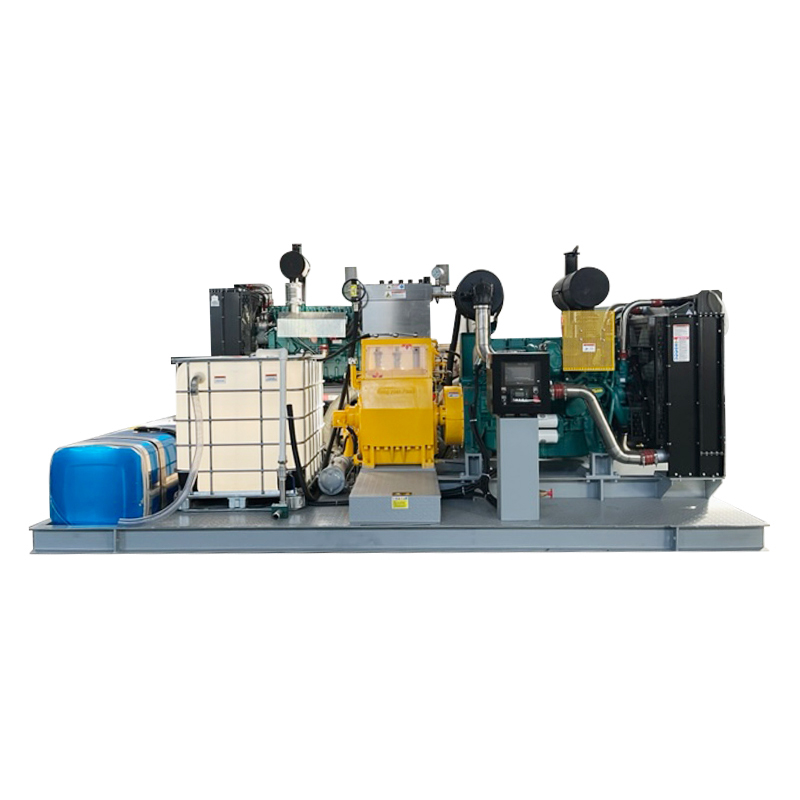

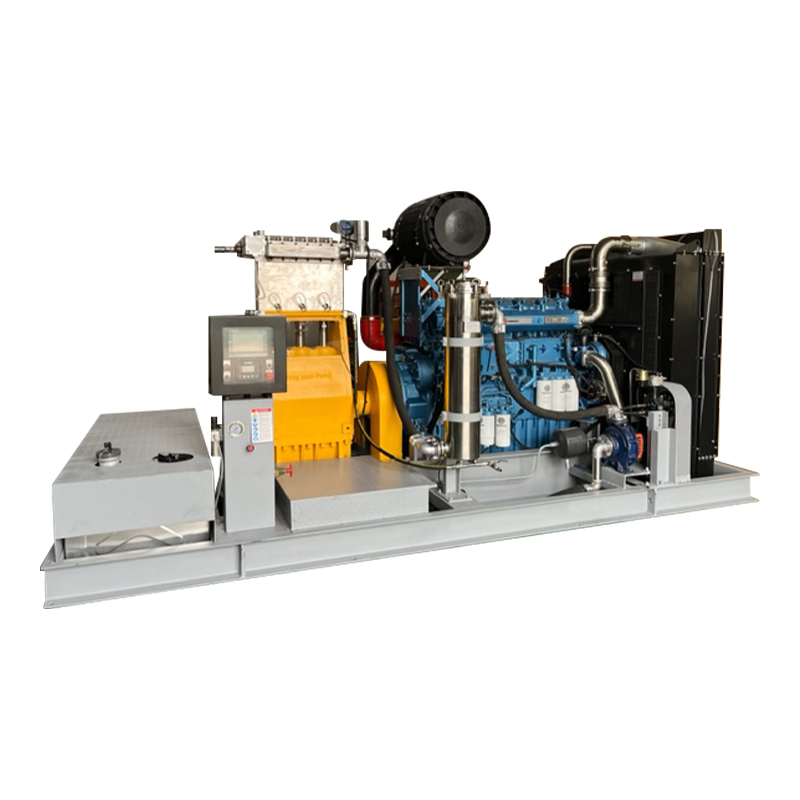

واحد ثابت با موتور دیزل
طول: 4500 میلی متر
عرض: 2000 میلی متر
ارتفاع: 2400 میلی متر
وزن: 7500 کیلوگرم
ویژگی ها
توان مصرفی تا 450 کیلو وات
طراحی 3 سیلندر عمودی
طیف گسترده ای از لوازم جانبی مکمل
کیفیت و قابلیت اطمینان
سر پمپ فولاد ضد زنگ بدون تنش متناوب است
آب بندی فشار بالا از پیش بارگذاری شده بهار باعث طول عمر بیشتر آن می شود
پیستون سرامیکی جامد برای اطمینان از استحکام بالا و عملکرد پایدار
سیستم خنک کننده روغن روانکاری و پیستون یکپارچه برای بهبود عمر مفید.
کاهنده دنده دوگانه تعبیه شده برای ایجاد تعادل انتقال بازده بالاتر
طراحی ویژه فیلتر مغناطیسی میل لنگ
سیستم روغن کاری اجباری میل لنگ
طراحی یکپارچه دریچه ورودی مایع از نوع توپی، کارایی مکانیک سیالات را تا حد زیادی بهبود می بخشد.
طراحی مکانیک سیالات محاسباتی برای بار دینامیکی برای اطمینان از بالاترین قابلیت اطمینان تحت حداکثر شرایط کاری.
میل لنگ از یک فرآیند آهنگری با استحکام بالا ساخته شده است و به طور ویژه درمان می شود
| سری WHY45000 | نیروی میله | 140KN | |||||||
| سکته مغزی | 120 میلی متر | ||||||||
| مدل | پیستون | جریان | توان مورد نیاز (کیلووات) | D | r.p.p. | ||||
| قطر | 280 کیلووات | 315 کیلووات | 355 کیلووات | 400 کیلووات | 450 کیلووات | n1 | n2 | ||
| (میلی متر) | (l/min) | فشار عملیاتی (بار) | |||||||
| WHY45022 | 22 | 62 | 2300 | 2600 | 2900 | 3300 | 3500 | ||
| WHY45024 | 24 | 74 | 1900 | 2200 | 2400 | 2800 | 3100 | 1500 | 456 |
| WHY45026 | 26 | 87 | 1600 | 1800 | 2100 | 2350 | 2600 | 1500 | 456 |
| WHY45028 | 28 | 101 | 1400 | 1600 | 1800 | 2050 | 2300 | 1500 | 456 |
| WHY45030 | 30 | 116 | 1250 | 1400 | 1600 | 1800 | 2000 | 1500 | 456 |
| WHY45032 | 32 | 132 | 1100 | 1200 | 1400 | 1550 | 1700 | 1500 | 456 |
| WHY45034 | 34 | 149 | 100 | 1100 | 1200 | 1400 | 1500 | 1500 | 456 |
| WHY45036 | 36 | 167 | 870 | 980 | 1100 | 1250 | 1400 | 1500 | 456 |
| WHY45040 | 40 | 206 | 700 | 800 | 900 | 1000 | 1100 | 1500 | 456 |
| WHY45045 | 45 | 261 | 550 | 620 | 700 | 800 | 900 | 1500 | 456 |
| WHY45050 | 50 | 322 | 450 | 500 | 570 | 650 | 700 | 1500 | 456 |
| WHY45055 | 55 | 390 | 370 | 420 | 470 | 530 | 600 | 1500 | 456 |
| WHY45060 | 60 | 464 | 310 | 350 | 400 | 450 | 500 | 1500 | 456 |
| WHY45065 | 65 | 544 | 260 | 300 | 330 | 380 | 43 | 1500 | 456 |
| WHY45070 | 70 | 630 | 230 | 250 | 290 | 330 | 370 | 1500 | 456 |
| WHY45075 | 75 | 725 | 200 | 220 | 250 | 280 | 320 | 1500 | 456 |
| WHY45080 | 80 | 825 | 170 | 200 | 220 | 250 | 280 | 1500 | 456 |
| WHY45085 | 85 | 930 | 150 | 170 | 220 | 220 | 250 | 1500 | 456 |
| WHY45090 | 90 | 1040 | 130 | 150 | 170 | 200 | 220 | 1500 | 456 |
| WHY45095 | 95 | 1160 | 120 | 140 | 160 | 180 | 200 | 1500 | 456 |
| WHY45100 | 100 | 1290 | 110 | 120 | 140 | 160 | 180 | 1500 | 456 |
| WHY45105 | 105 | 1420 | 100 | 110 | 130 | 150 | 160 | 1500 | 456 |
| WHY45110 | 110 | 1560 | 90 | 100 | 120 | 130 | 150 | 1500 | 456 |
| D=Pston/Plunger Dia. [mm] | WHY45024~WHY45032: انتهای سیال نوع A، آب بندی دینامیکی پیش بار فنر، انتهای سیال SS |
| n1 = دور موتور/موتور | WHY45030~WHY45055: نوع B Fluid End، مهر و موم بسته بندی پیش بار فنر، فولاد آلیاژی و انتهای سیال SS |
| n2 = دور میل لنگ | WHY45060~WHY45110: انتهای سیال نوع C، مهر و موم بسته بندی پیش بار فنری، انتهای سیال فولاد آلیاژی |
| سرعت پیستون N2: 0.73 متر بر ثانیه | جدول تبدیل: رتبه 1kW=1.34HP |
| نیروی میله:140KN | Op.pressure 1bar=14.5psi=0.1Mpa |
| سکته مغزی：120mm | راندمان تبدیل پمپ فشار بالا WHY می تواند تا 92٪ تا 98٪ باشد. |
| انتخاب N2: 366 |
