صفحه اصلی > کاتالوگ ها > پمپ فشار بالا > پمپ پلانجر سرامیکی فشار قوی WHY50000

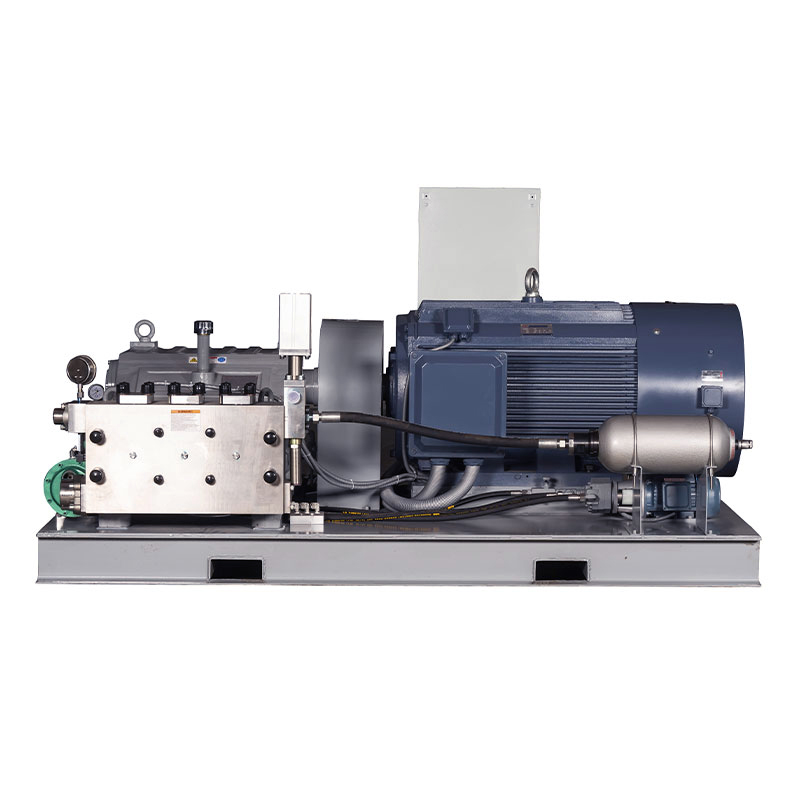

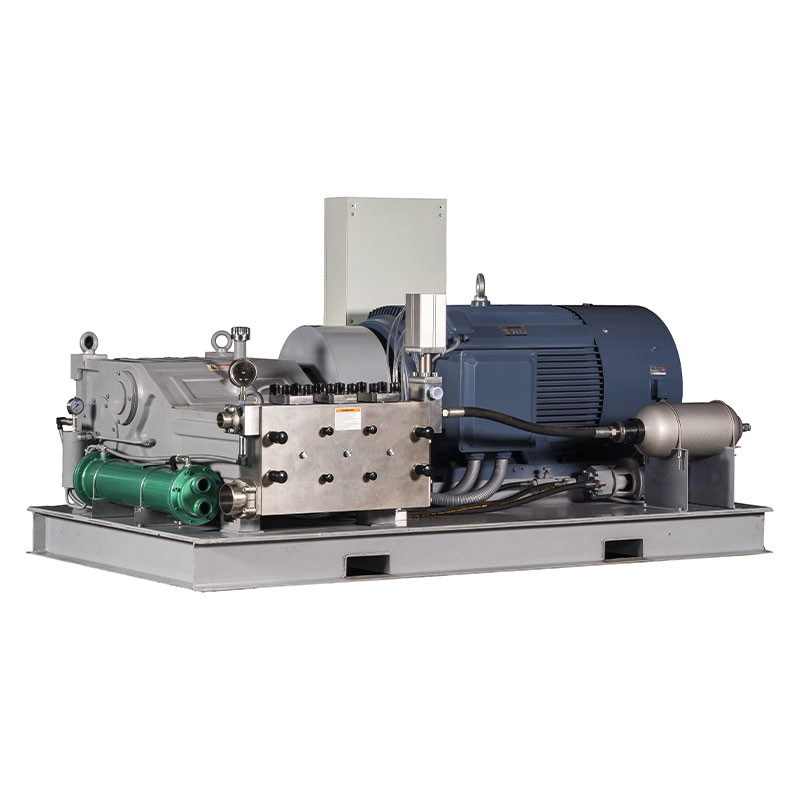

پمپ های فشار قوی WHY50000 برای کارکردن با حداکثر وظیفه مستمر ذکر شده در پارامترهای عملکرد ساخته شده اند. فقط سرعت میل لنگ، میانگین سرعت پیستون، قطر پیستون و رتبه قدرت را مقایسه کنید.
کیفیت و قابلیت اطمینان
سر پمپ فولاد ضد زنگ بدون تنش متناوب است
آب بندی فشار بالا پیش بارگذاری فنری باعث طول عمر بیشتر آن می شود
پیستون سرامیکی جامد برای اطمینان از استحکام بالا و عملکرد پایدار
سیستم خنک کننده روغن روانکاری و پیستون یکپارچه برای بهبود عمر مفید.
کاهنده دنده دوگانه تعبیه شده برای ایجاد تعادل انتقال بازده بالاتر
طراحی ویژه فیلتر مغناطیسی میل لنگ
سیستم روغن کاری اجباری میل لنگ
طراحی یکپارچه دریچه ورودی مایع از نوع توپی، کارایی مکانیک سیالات را تا حد زیادی بهبود می بخشد.
طراحی مکانیک سیالات محاسباتی برای بارهای دینامیکی برای اطمینان از بالاترین قابلیت اطمینان تحت حداکثر شرایط کاری.
میل لنگ از یک فرآیند آهنگری با استحکام بالا ساخته شده است و به طور ویژه درمان می شود
| WHY50000-388 | |||||||||||
| مدل | پیستون | جریان | توان مورد نیاز (کیلووات) | D | r.p.p. | ||||||
| قطر | 280 کیلووات | 315 کیلووات | 355 کیلووات | 400 کیلووات | 450 کیلووات | 500 کیلووات | 550 کیلووات | n1 | n2 | ||
| (میلی متر) | (I/min) | فشار عملیاتی (بار) | 1500 | 388 | |||||||
| WHY50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| WHY50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| WHY50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| WHY50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| WHY50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| WHY50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| WHY50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| WHY50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| WHY50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| WHY50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| WHY50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| WHY50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| WHY50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| WHY50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| WHY50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| WHY50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| WHY50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| WHY50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| WHY50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| WHY50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| WHY50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| WHY50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D=Pston/Plunger Dia. [mm] | WHY50020~WHY50034: نوع سیال انتهایی، آب بندی دینامیکی فنری، انتهای سیال SS |
| n1 = دور موتور/موتور | WHY50036~WHY50060: نوع B Fluid End، مهر و موم بسته بندی فنری، آلیاژ و انتهای سیال SS |
| n2 = دور میل لنگ. | WHY50060~WHY50110: انتهای سیال نوع C، مهر و موم بسته بندی فنری، انتهای مایع آلیاژی |
| جدول تبدیل: رتبه 1kW=1.34HP | راندمان تبدیل پمپ فشار بالا WHY می تواند تا 90٪ تا 96٪ باشد. |
| Op.pressure 1bar=14.5psi=0.1Mpa | |
| سکته مغزی: 120 میلی متر | |
| انتخاب N2：457 |
مهر و موم فشار بالا پویا مزایای طراحی مهر و موم نوع Y را افزایش می دهد و کارایی را بیشتر می کند و پیستون سرامیکی ویژه می تواند حداکثر به 3000 بار برسد.
