صفحه اصلی > کاتالوگ ها > پمپ فشار بالا > سیستم پمپ فشار بالا WHY60000
پمپهای فشار قوی WHY60000 برای کارکردن با حداکثر وظیفه پیوسته مندرج در پارامترهای عملکرد ساخته شدهاند. فقط سرعت میل لنگ، میانگین سرعت پیستون، قطر پیستون و رتبه قدرت را مقایسه کنید.
پمپ فشار بالا
وزن: حدود 2800 کیلوگرم

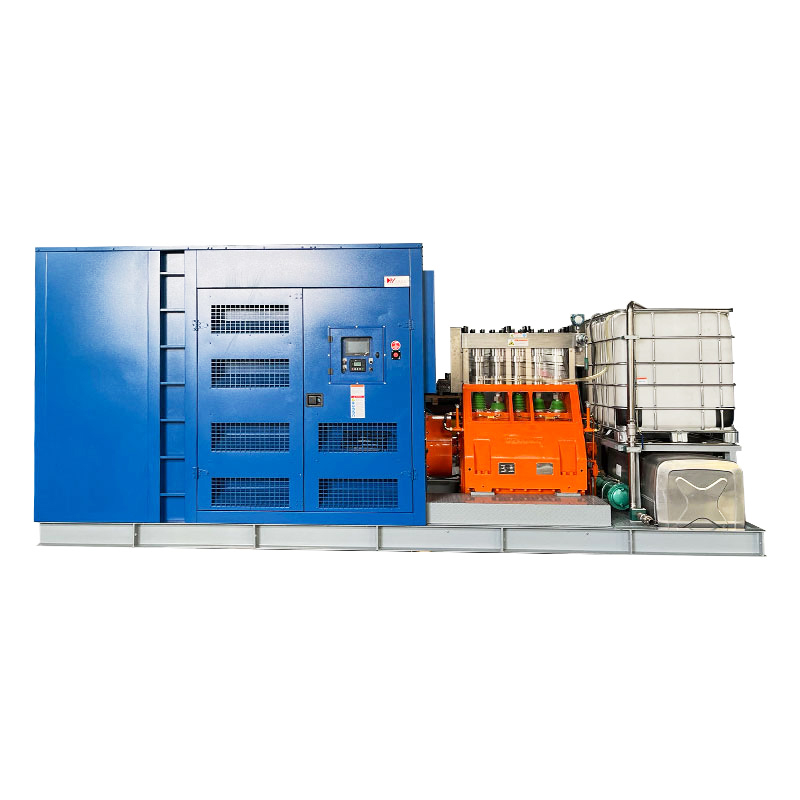

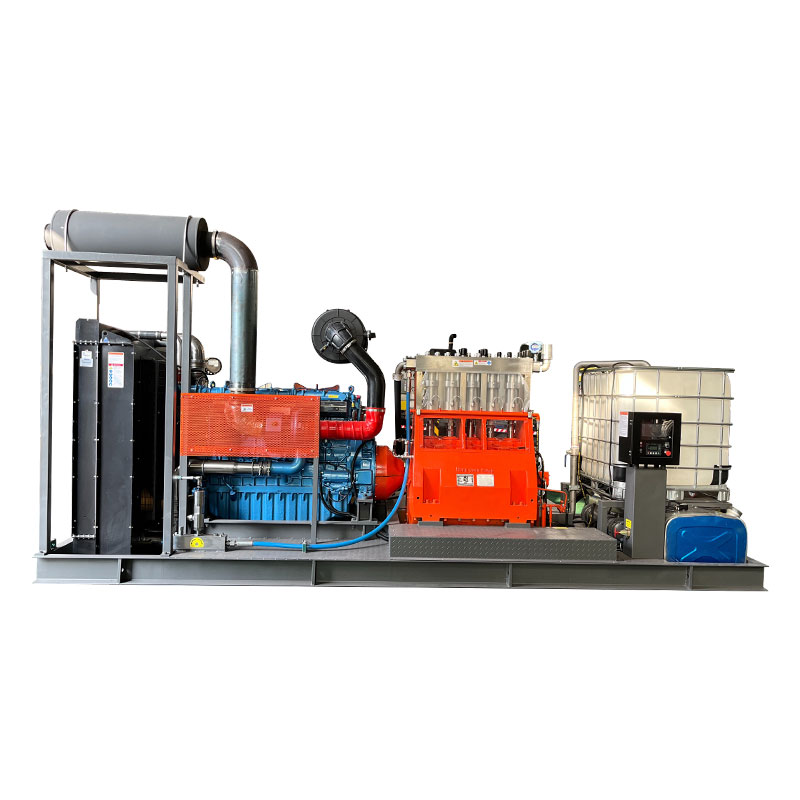

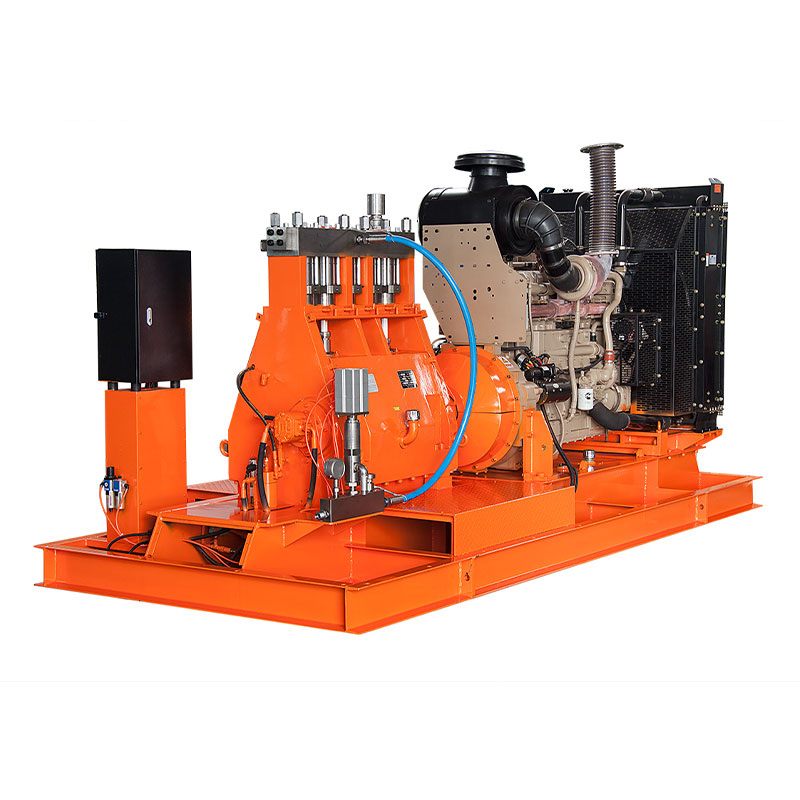

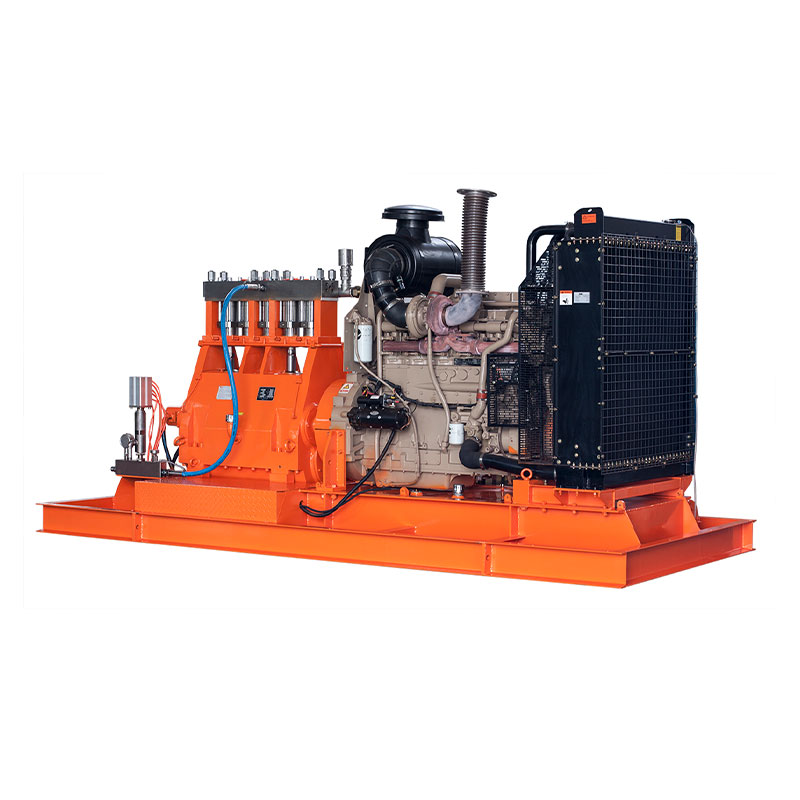

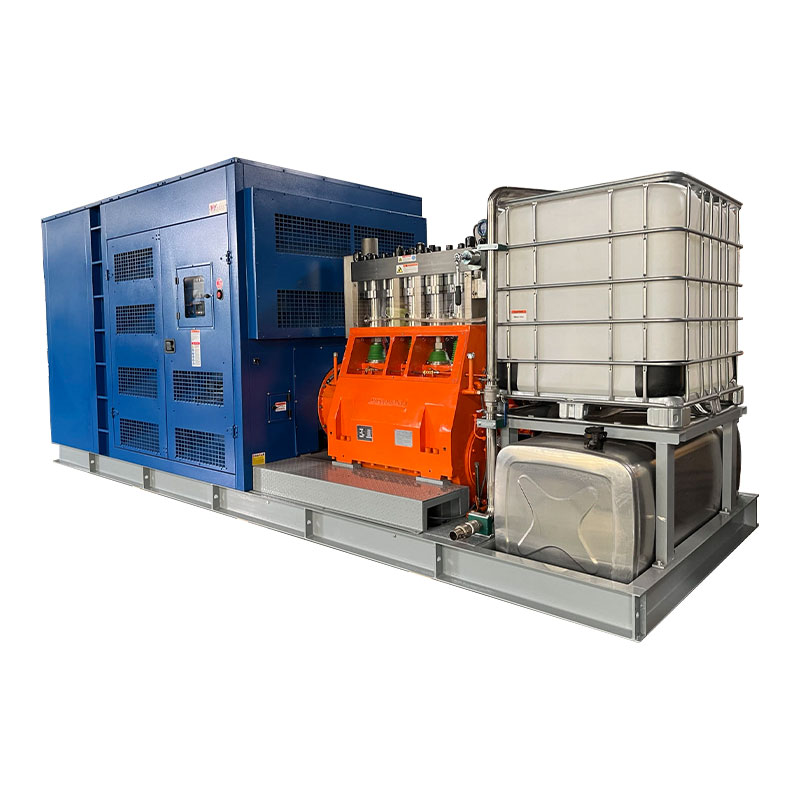

واحد ثابت با موتور دیزل
طول: 4500 میلی متر
عرض: 2000 میلیمتر
ارتفاع: 2450 میلی متر
وزن: 8000 کیلوگرم
ویژگی
توان مصرفی تا 800 کیلو وات
طراحی 3 سیلندر عمودی
| سری WHY60000 | |||||||||
| مدل | پیستون | جریان | توان مورد نیاز (کیلو وات) | D | r.p.p. | ||||
| قطر | 500 کیلووات | 560 کیلووات | 630 کیلووات | 710 کیلووات | 800 کیلووات | n1 | n2 | ||
| (میلی متر) | (l/min) | فشار عملیاتی (بار) | |||||||
| WHY60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| WHY60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| WHY60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| WHY60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| WHY60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| WHY60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| WHY60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| WHY60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| WHY60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| WHY60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| WHY60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| WHY60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| WHY60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| WHY60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| WHY60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| WHY60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| WHY60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| WHY60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| WHY60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| WHY60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| WHY60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| WHY60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| WHY60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D=Pston/Plunger Dia. [mm] | WHY60022~WHY60034: انتهای سیال نوع A، آب بندی دینامیکی پیش بار فنر، انتهای سیال SS |
| n1 = دور موتور/موتور | WHY60036~WHY60060: نوع B Fluid End، مهر و موم بسته بندی پیش بار فنر، فولاد آلیاژی و انتهای سیال SS |
| n2 = دور میل لنگ | WHY60060~WHY60110: انتهای سیال نوع C، مهر و موم بسته بندی پیش بار فنر، انتهای سیال فولاد آلیاژی |
| سرعت پیستون N2: 0.73 متر بر ثانیه | جدول تبدیل: رتبه 1kW=1.34HP |
| نیروی میله: 155KN | Op.pressure 1bar=14.5psi=0.1Mpa |
| ضربه: 100 میلی متر | راندمان تبدیل پمپ فشار بالا WHY می تواند تا 92٪ تا 98٪ باشد. |
| انتخاب N2: 450 |
مهر و موم فشار بالا پویا مزایای طراحی مهر و موم نوع Y را افزایش می دهد و کارایی را بیشتر می کند و پیستون سرامیکی ویژه می تواند حداکثر به 3000 بار برسد.
